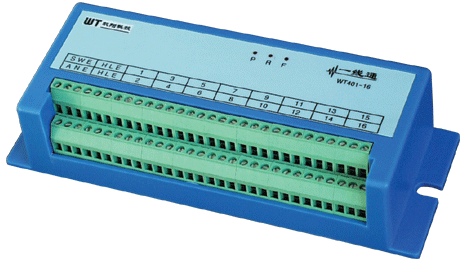

WT401-8/WT401-16分布式远程I/O模块

生产商： 沈阳玖阳自动化科技有限公司

品牌： 玖阳科技

产品描述：

WT401-16为16路模拟量采集模块，带有CAN现场总线接口，网络波特率自适应，10公里直接通讯距离。
         输入通道采用双端差动输入。输入、电源、网络及通道之间电气隔离，有效抑制各类共模干扰，消除通道间的相互影响。每个通道的信号类型可以任意设置，任意一个通道都可用来采集各种类型热电偶、热电阻、电压、电流、毫伏等模拟量信号。
        热电阻、热电偶输入有断路检测功能，采集结果为温度值，对热电偶输入自动进行冷端温度补偿。
         模块具有一阶数字滤波、50Hz工频抑制功能，对抑制工业现场的工频干扰十分有效，保证微弱信号的采集精度。
         模块具有自动校准、系统校准功能，随时修正由于环境温度变化引起的测量误差，保证模块在整个工作温度范围内的采集精度。
         WT401-16模块主要用于热电偶温度采集、热电阻温度采集、0-5V电压信号采集、4-20mA电流信号采集等场合，尤其在多种类型信号并存的应用场合，更适合使用该模块，只用一个WT401-16模块就可以采集各种类型的模拟信号。

原理框图

图1 WT401-16 原理框图

使用方法端子定义：下图为WT401-16模块的端子接线示意图。
图2 WT401-16端子接线图
A、N、E：供电电源接线端子，A、N接入220VAC电源，E接地。 S、W、E：设置开关，S、W端子短路时，以CAN网络中的接口模块的波特率为基准，自动适应其波特率，同时通过网络允许设置模块的地址号和通道信号类型。S、W端子断路时，禁止模块地址、信号类型的设置及波特率自适应。 H、L、E：CAN总线通讯端子，用双绞线将H、L端分别与CAN网络的H、L端相连，E接双绞线的屏蔽线。 A、B、C：通道接线端子，每个通道三个接线端子，共有16个输入通道。模块状态指示：模块面板上有三个工作状态指示灯，分别指示不同的工作状态。 P：工作电源指示。 R：工作状态指示，正常处于闪烁状态。 F：通讯故障指示，发生通讯故障时闪烁。 0-5V电压输入电压信号的输入范围为0-5V，对应的采集结果为：0.0-5000.0。接线方式见图3。
图3 0-5V电压输入	图4 4-20mA电流输入		图5 0-50mV电压输入


0-20mA电流输入电流信号的输入范围为0-20mA，使用时在A、B端子上需并联250欧姆精密电阻，将电流转换成电压，最后以电压的方式测量，对应的采集结果为：0.0-5000.0。接线方式见图4。 0-40mV电压输入毫伏信号的输入范围为0-40mV，对应的采集结果为：0.0-4000.0。接线方式见图5。热电阻温度输入采集结果为实际温度值，热电阻温度测量采用三线制方式。接线方式见图6。热电偶温度输入采集结果为实际温度值，使用时需设置使用通道的热电偶分度类型和冷端温度补偿通道号。接线方式见图7。
图6 电阻温度测量接线图		图7 热电偶温度测量接线图

波特率自适应 WT401-16模块的CAN总线接口可以自适应网络波特率，前提条件是CAN总线网络上必须连接有接口模块，如WT406-232、WT406-485、PC-CAN等。使用时只需将WT401-16模块的S、W端子短接，模块自动将波特率调整到与接口模块相同的通讯波特率，然后将S、W短路端子断开，该波特率将永久保持，直至下次波特率自适应为止。网络连接 WT401-16模块具有CAN总线通讯接口，通过H、L端子直接连接到CAN现场总线，通讯介质为普通双绞线，通讯波特率自适应，直接通讯距离达10公里。网络连接如图8所示。
图8 一线通模块的网络连接
模块设置 WT401-16模块通过网络可以设置模块地址和各通道的信号类型，通过设置各通道的信号类型，每个通道可用来采集热电偶温度、热电阻温度、电压、电流、毫伏等信号，设置过程参见“工具软件使用说明”。安装尺寸 WT401-16模块采用背板安装方式，模块的两侧各有一个安装孔，安装尺寸如图9所示。
图9 WT401-16 安装尺寸
