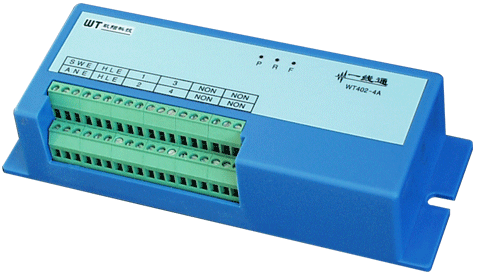

WT402-4A分布式远程I/O模块

生产商： 沈阳玖阳自动化科技有限公司

品牌： 玖阳科技

产品描述： 概述

          WT402-4A为4路0-10mA、4-20mA直流电流输出模块，带有CAN现场总线接口，网络波特率自适应，10公里直接通讯距离。
         每个通道通过内部跳线选择0-10mA、4-20mA输出。
         模块的输出、电源、网络之间电气隔离，输出回路有多种保护，保证模块工作安全可靠。
         WT402-4A模块主要用于0-10mA、4-20mA输出的场合，如阀门开度控制等场合，通过远程通讯，可以控制远程设备。

原理框图

图1 WT402-4A原理框图

使用方法

端子定义：
下图为WT402-4A模块的端子接线示意图。

图2 WT402-4A端子接线图

         A、N、E：供电电源接线端子，A、N接入220VAC电源，E接地。
         S、W、E：设置开关，S、W端子短路时，模块允许通过网络设置地址号，同时模块开始自适应网络波特率；S、W端子断路时所有参数（地址号、波特率）处于保护状态，不允许修改。
         H、L、E：CAN总线通讯端子，用双绞线将H、L端分别与CAN网络的H、L端相连，E接双绞线的屏蔽线。
         A、B、C：通道接线端子，每个通道三个接线端子，共有4个输出通道。
模块状态指示：
         模块面板上有三个工作状态指示灯，分别指示不同的工作状态。
         P：工作电源指示。
         R：工作状态指示，正常处于闪烁状态。
         F：通讯故障指示，发生通讯故障时闪烁。

直流电流输出(0-10mA、4-20mA)
数据输入范围0-255，电流输出范围4-20mA或0-10mA。接线方法如图3所示。

图3 电流输出接线图

4-20mA、0-10mA 通过模块内部的跳线选择，如图4所示，CH1、CH2、CH3、CH4分别代表1、2、3、4通道，按图示的跳线方法，可以选择0-10mA或4-20mA输出。

图4 模块内部跳线位置示意图

波特率自适应
WT402-4A模块的CAN总线接口可以自适应网络波特率，前提条件是CAN总线网络上必须连接有接口模块，如WT406-232、WT406-485、PC-CAN、WT406-CAN等。使用时只需将模块的S、W端子短接，模块自动将波特率调整到与接口模块相同的通讯波特率；当S、W短路线断开时，该波特率将永久保持，直至下次波特率自适应为止。
网络连接
WT402-4A模块具有CAN总线通讯接口，通过H、L端子直接连接到CAN现场总线，通讯介质为普通双绞线，通讯波特率自适应，直接通讯距离达10公里。网络连接如图5所示。
