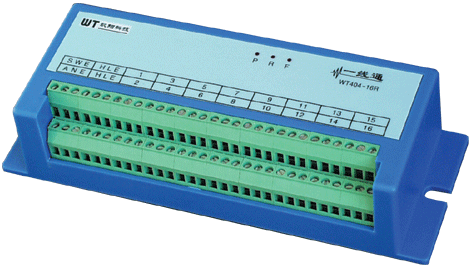

WT404-8M/WT404-16M分布式远程I/O模块

生产商： 沈阳玖阳自动化科技有限公司

品牌： 玖阳科技

产品描述： 1，概述

        WT404-16M、WT404-8M为多路无触点开关量输出模块，带有CAN现场总线接口，网络波特率自适应，10公里直接通讯距离。
        WT404-16M、WT404-8M只有通道数量的区别，WT404-16M为16通道，WT404-8M为8通道。
        模块的输出接点采用耐压400伏的MOS继电器，导通电阻为30欧姆，驱动电流100mA。
        WT404-16M的最大特点是无机械触点输出，无动作寿命限制，动作速度快，主要用于需要频繁开、关控制的场合，如用于现场设备的启动、停止控制，现场阀门的打开、关闭控制等，以及通过固态继电器控制温度调节设备等。

2，原理框图

图1 WT404-16M原理框图

3，使用方法

3．1 端子定义：
下图为WT404-16M模块的端子接线示意图。

图2 WT404-16M端子接线图

        A、N、E：供电电源接线端子，A、N接入220VAC电源，E接地。
        S、W、E：设置开关，S、W端子短路时，模块允许通过网络设置地址号，同时模块开始自适应网络波特率；S、W端子断路时所有参数（地址号、波特率）处于保护状态，不允许修改。
        H、L、E：CAN总线通讯端子，用双绞线将H、L端分别与CAN网络的H、L端相连，E接双绞线的屏蔽线。
        A、B、C：通道接线端子，每个通道三个接线端子，共有16个输出通道。
3．2 模块状态指示：
        模块面板上有三个工作状态指示灯，分别指示不同的工作状态。
        P：工作电源指示。
        R：工作状态指示，正常处于闪烁状态。
        F：通讯故障指示，发生通讯故障时闪烁。
3．3 数字量输出
        接线方法如图3所示，逻辑输出“1”时，输出端A、B导通，逻辑输出“0”时，输出端A、B截止。

图3 数字量输出接线图

3．4 波特率自适应
WT404-16M、WT404-8M模块的CAN总线接口可以自适应网络波特率，前提条件是CAN总线网络上必须连接有接口模块，如WT406-232、WT406-485、PC-CAN、WT406-CAN等。使用时只需将模块的S、W端子短接，模块自动将波特率调整到与接口模块相同的通讯波特率；当S、W短路线断开时，该波特率将永久保持，直至下次波特率自适应为止。
3．5 网络连接
WT404-16M、WT404-8M模块具有CAN总线通讯接口，通过H、L端子直接连接到CAN现场总线，通讯介质为普通双绞线，通讯波特率自适应，直接通讯距离达10公里。网络连接如图4所示。
