1，概述

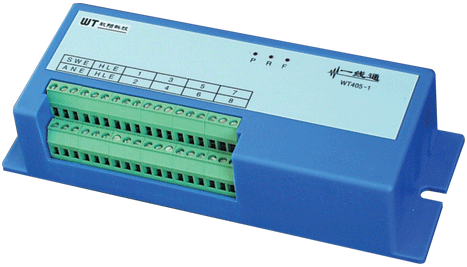

        WT405-1为多路混合信号输入、输出模块，具有4路AI、2路DI、2路DO组合，带有CAN现场总线接口，网络波特率自适应，10公里直接通讯距离。
        4路模拟量输入通道采用双端差动输入。输入、电源、网络及通道之间电气隔离，有效抑制各类共模干扰，消除通道间的相互影响。每个通道的信号类型可以任意设置，任意一个通道都可用来采集各种类型热电偶、热电阻、电压、电流、毫伏等模拟量信号。
        热电阻、热电偶输入有断路检测功能，采集结果为温度值，对热电偶输入自动进行冷端温度补偿。
        模块具有一阶数字滤波、50Hz工频抑制功能，对抑制工业现场的工频干扰十分有效，保证微弱信号的采集精度。
        模块具有自动校准、系统校准功能，随时修正由于环境温度变化引起的测量误差，保证模块在整个工作温度范围内的采集精度。
        2路DI输入通道可以采集3种数字量输入，通过不同的接线方式可以接收触点输入、5-24V电压输入、集电极开路晶体管输入。
        2路数字量输出通道采用掉电保持继电器接点输出。
        WT405-1模块主要用于多种类型信号并存的场合，4AI、2DI、2DO能够满足大多数的使用要求，是最经济的信号组合方式。

２，原理框图

图1 WT405-1 原理框图

３，使用方法

３．1 端子定义：
        下图为WT405-1模块的端子接线示意图。

图2 T405-1端子接线图

        A、N、E：供电电源接线端子，A、N接入220VAC电源，E接地。
        S、W、E：设置开关，S、W端子短路时，模块允许通过网络设置地址号、通道类型，同时模块开始自适应网络波特率；S、W端子断路时所有参数（地址号、通道类型、波特率）处于保护状态，不允许修改。
        H、L、E：CAN总线通讯端子，用双绞线将H、L端分别与CAN网络的H、L端相连，E接双绞线的屏蔽线。
        A、B、C：通道接线端子，每个通道三个接线端子，共有8个通道。
        1～4 ：4路模拟输入通道；
        5、6 ：2路数字量输入通道；
        7、8 ：2路继电器输出通道；
３．2 模块状态指示：
        模块面板上有三个工作状态指示灯，分别指示不同的工作状态。
        P：工作电源指示。
        R：工作状态指示，正常处于闪烁状态。
        F：通讯故障指示，发生通讯故障时闪烁。
３．3 0-5V电压输入
        所有AI通道可以直接输入直流电压信号，信号范围为0-5V，对应的采集结果为：0.0-5000.0。接线方式见图3。

图3 0-5V电压输入

图4 0-20mA电流输入

图5 0-40mV电压输入

图8 触点输入通道接线图

图9 5-24V输入通道接线图

图10 集电极开路晶体管输入

３．9 继电器接点输出
        接线方法如下图，逻辑输出“1”时，输出接点闭合，逻辑输出“0”时，输出接点断开。

图11 继电器接点输出接线图

３．10波特率自适应
        WT405-1模块的CAN总线接口可以自适应网络波特率，前提条件是CAN总线网络上必须连接有接口模块，如WT406-232、WT406-485、PC-CAN、WT406-CAN等。使用时只需将模块的S、W端子短接，模块自动将波特率调整到与接口模块相同的通讯波特率；当S、W短路线断开时，该波特率将永久保持，直至下次波特率自适应为止。
３．11 网络连接
        WT405-1模块具有CAN总线通讯接口，通过H、L端子直接连接到CAN现场总线，通讯介质为普通双绞线，通讯波特率自适应，直接通讯距离达10公里。网络连接如图12所示。

图12 一线通模块的网络连接

３．12 模块设置
        WT405-1模块通过网络可以设置模块地址和各通道的信号类型，通过设置各通道的信号类型，每个AI通道可用来采集热电偶温度、热电阻温度、电压、电流、毫伏等信号，DI通道用于数字量的采集，DO通道用于数字量的输出，设置过程参见“工具软件使用说明”。

４，安装尺寸

        WT405-1模块采用背板安装方式，模块的两侧各有一个安装孔，安装尺寸如图13所示。

图13 WT405-1 安装尺寸
