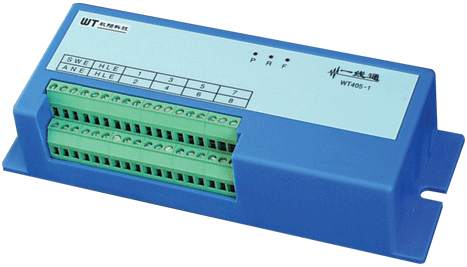

WT405-4分布式远程I/O模块

生产商： 沈阳玖阳自动化科技有限公司

品牌： 玖阳科技

产品描述：

1，概述

        WT405-4为多路数字量输入输出模块，具有12路DI、4路DO组合，带有CAN现场总线接口，网络波特率自适应，10公里直接通讯距离。
        12路DI输入通道可以采集3种数字量输入，通过不同的接线方式可以接收触点输入、5-24V电压输入、集电极开路输出晶体管输入。
        4路数字量输出具有掉电保持功能，即模块失去工作电源情况下，输出继电器的状态保持不变。
        WT405-4模块主要用于数字量输入、输出的应用场合，通过远程通讯可以采集远程DI信号，同时通过DO输出可以控制远方设备。

２，原理框图

图1 WT405-4 原理框图

３，使用方法

３．1 端子定义：
下图为WT405-4模块的端子接线示意图。

图2 WT405-4 端子接线图

        A、N、E：供电电源接线端子，A、N接入220VAC电源，E接地。
        S、W、E：设置开关，S、W端子短路时，模块允许通过网络设置地址号，同时模块开始自适应网络波特率；S、W端子断路时所有参数（地址号、波特率）处于保护状态，不允许修改。
        H、L、E：CAN总线通讯端子，用双绞线将H、L端分别与CAN网络的H、L端相连，E接双绞线的屏蔽线。
        A、B、C：通道接线端子，每个通道三个接线端子，共有16个通道。
        1～12 ：12路DI输入通道
        13～16 ：4路DO输出通道；
３．2 模块状态指示：
        模块面板上有三个工作状态指示灯，分别指示不同的工作状态。
        P：工作电源指示。
        R：工作状态指示，正常处于闪烁状态。
        F：通讯故障指示，发生通讯故障时闪烁。

３．3 DI输入信号类型
DI输入信号类型：触点、5-24V、晶体管。3种类型信号的输入方法如下：

图3 触点输入通道接线图

图4 5-24V输入通道接线图

图5 晶体管信号输入通道接线图

３．4 继电器接点输出
接线方法如下图，逻辑输出“1”时，输出接点闭合，逻辑输出“0”时，输出接点断开。

图6 继电器接点输出接线图

３．5波特率自适应
WT405-4模块的CAN总线接口可以自适应网络波特率，前提条件是CAN总线网络上必须连接有接口模块，如WT406-232、WT406-485、PC-CAN、WT406-CAN等。使用时只需将模块的S、W端子短接，模块自动将波特率调整到与接口模块相同的通讯波特率；当S、W短路线断开时，该波特率将永久保持，直至下次波特率自适应为止。
３．6 网络连接
WT405-4模块具有CAN总线通讯接口，通过H、L端子直接连接到CAN现场总线，通讯介质为普通双绞线，通讯波特率自适应，直接通讯距离达10公里。网络连接如图7所示。
