产品描述：
◎采用霍尔效应原理，可靠性高，微功耗；
◎可测量直流和正弦波，成本低；
◎穿心感应式输入，适合于30A以上大电流测量；
◎线性测量范围：0～120%标称输入；
◎多种输出类型任选，多种结构类型任选。

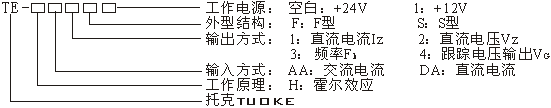

型号含义

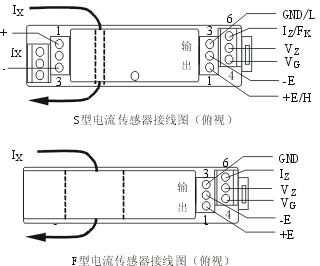

接线图

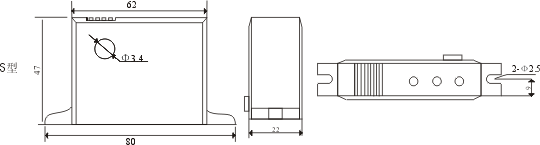

五、外形及安装尺寸

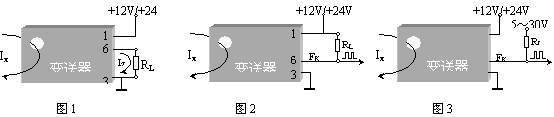

六、典型接线示例
(1)电流输出型( IZ )变送器的输出为共地电流源，接线原理见图1，图中RL是用户负载。
(2) 频率输出型( FK)变送器的输出级为集电极开路门 ( NPN管) 结构，使用时须外接上拉电阻RL，IR=3～10mA。输出脉冲为方波，脉冲的幅度约等于上拉电源的电压值。接线原理见图2或3。
