TE-IPF1□功率因数隔离变送器

生产商： 无锡托克智能仪表有限公司

品牌： 托克

产品描述：

◎测量单相功率因数，将测量结果转换成标准的直流电流Iz或直流电压Vz输出

◎光电隔离，专用功率因数测量芯片

◎功率因数：-0.5～1～+0.5

◎DIN标准导轨安装

◎SMT贴片生产加工工艺制造

型号含义：

输入输出特性

接线图

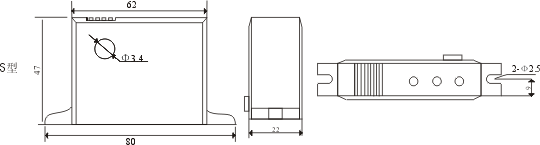

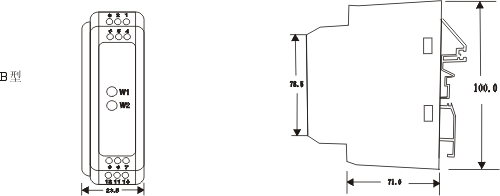

外形及安装尺寸

输出值与被检测量值之间的换算

1、使用0～2.5V～5V输出的功率因数变送器TE-BPF1B测量时，变送器输出VZ>2.5V时，表示超前的功率因数，电感性负载，实际功率因数按（1）式计算；变送器输出VZ<2.5V时，表示滞后的功率因数，电容性负载，实际功率因数按（2）式计算；变送器输出VZ=2.5V时，表示电阻性负载，功率因数=1。
           C＝0.5+（5000mV-VZ）÷ 5000mV，（式中VZ的单位为mV）        （1）
           C＝0.5+ VZ÷ 5000mV，（式中VZ的单位为mV）                              （2）
2、使用4～12mA～20mA输出的功率因数变送器TE-BPF2B测量时，变送器输出IZ>12mA时，表示超前的功率因数，电感性负载，实际功率因数按（3）式计算；变送器输出IZ<12mA时，表示滞后的功率因数，电容性负载，实际功率因数按（4）式计算；变送器输出IZ=12mA时，表示电阻性负载，功率因数=1。
           C＝0.5+（20mA-IZ）÷ 16mA，（式中IZ的单位为mA）                （3）
           C＝0.5+（IZ-4mA）÷ 16mA，（式中IZ的单位为mA）                   （4）
