概述

• 带集成数字量输入/输出和PROFIBUS DP主站/从站接口的紧凑型CPU
• 带有与过程相关的功能
• 可以完成具有特殊功能的任务
• 可以连接单独的I/O设备

应用

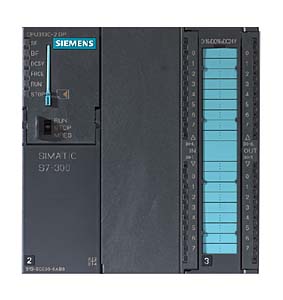

CPU 313C-2 DP 是一个用于分布式结构的紧凑型CPU。内置数字量I/O可以连接到过程信号，PROFIBUS DP 主站/从站接口可以连接到单独的I/O单元。因此，314C-2 DP CPU 可以用作局部单元进行快速预处理，也可以用作带从属现场总线系统的一个高级控制。

此外，可以使用于过程处理相关的功能：

• 计数
• 频率测量
• PID 控制

设计

CPU 313C-2 DP 安装有：

• 微处理器
  处理器处理每个二进制指令的时间达到 100 - 200 ns
• 扩展存储器
  64 KB 高速 RAM (相当于大约 21 K 的指令) 用于执行相关的程序部分，为用户程序提供充分的空间；
  微存储卡（最大8 MB）作为程序的装载存储器，也允许在 CPU 中保存项目（包括完整符号和注解）。
• 灵活的扩展能力
  多达 31 个模块，（4排结构）
• 多点接口 MPI;
  内置 MPI 接口可以最多同时建立 8 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。
• PROFIBUS DP 接口:
  带有 PROFIBUS DP 主/从接口的 CPU 313C-2 DP 可以用来建立高速、易用的分布式自动化系统。 对用户来说,分布式I/O单元可作为一个集中式单元来处理(相同的组态、编址和编程).
• 内置输入/输出
  16个数字量输入(均可用于报警处理)和16个数字量输出。

功能

• 口令保护
  用户程序使用密码保护，可防止非法访问。
• 诊断缓冲；
  最后100个故障和中断事件保存在该缓冲区中，供诊断使用。
• 免维护的数据后备；
  在断电的情况下，CPU自动地将保持数据写到微存储卡中，这样，在再次通电时它能保持不变。

可组态的属性

STEP 7可用于对S7组态设置参数以及设置CPU的属性和响应参数：

• 具有多点接口(MPI)能力的接口；
  定义节点地址
• 重启动/循环周期的性能特性；
  确定最大的循环周期时间和负载，以及自检功能。
• 保持区；
  定义具有保持功能的存储位、计数器、定时器和数据块的数量。
• 时钟位内存；
  地址设置。
• 保护等级
  设置程序和数据的访问权限。
• 系统诊断；
  定义诊断报文的处理和范围
• 集成功能“计数器”
• 集成“频率测量”功能
• 集成功能“调节”
• 时间中断；
  周期性设置。
• 日时钟中断；
  启始日期、启始时间和周期性设置。

• 状态和故障指示；
  发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
• 测试功能；
  可在程序执行过程中使用编程器显示信号状态，不通过用户程序而修改过程变量，以及读取堆栈内容。
• 信息功能；
  通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及工作存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。

• PG/OP通讯
• S7 标准通讯
• S7 通讯(只是服务器)

• 计数器；
  3个计数器(最高30kHz)，具有独立方向的比较器，可直接连接到24V增量编码器。
• 3个通道，用于频率测量；
  支持频率测量(最高30kHz)， 例如，允许在带速度范围监视或带范围监视的情况下，采集一根轴的转动速度或吞吐量（每个测量期间内的件数）。
• 脉宽调制；
  3个输出，用于控制阀、开关设备、加热装置等，采样频率为 2.5 kHz。周期长度可以组态，并可以修改脉冲-暂停关系。
• 中断输入（所有数字输入）；
  中断输入可以检测过程事件，并在最短的时间内触发响应。
