概述

• 全集成自动化(TIA)的入门级CPU。
• 用于对处理速度有适当要求的小规模应用。

应用

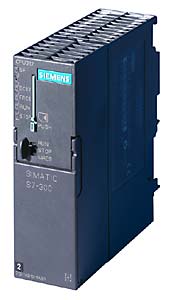

CPU 312，最小的 S7-300 CPU。满足TIA简单应用的理想套件，实现诸如集成的通讯、数据管理和诊断等优势。可使用MPI或CP组网，但标准应用是单机-非组网运行。I/O通常以一个集中式组态结构进行连接。

设计

CPU 312 装配有：

• 微处理器
  处理器处理每个二进制指令的时间达到 200 - 400 ns
• 扩展存储器
  32 KB 高速 RAM (相当于大约 10 K 的指令) 用于执行相关的程序部分，为用户程序提供充分的空间；
  微存储卡（最大4 MB）作为程序的装载存储器，也允许在 CPU 中保存项目（包括完整符号和注解）。
• 灵活的扩展能力
  多达 8 个模块，（单排结构）
• 多点接口 MPI
  内置 MPI 接口可以最多同时建立 6 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。

功能

• 口令保护
  用户程序使用密码保护，可防止非法访问。
• 诊断缓冲；
  最后100个故障和中断事件保存在该缓冲区中，供诊断使用。
• 免维护的数据后备；
  在断电的情况下，CPU自动地将保持数据写到微存储卡中，这样，在再次通电时它能保持不变。

STEP 7可用于对S7组态设置参数以及设置CPU的属性和响应参数：

• 具有多点接口(MPI)能力的接口；
  定义节点地址
• 重启动/循环周期的性能特性；
  确定最大的循环周期时间和负载，以及自检功能
• 时钟位内存；
  地址设置
• 保护等级
  设置程序和数据的访问权限。
• 系统诊断；
  定义诊断报文的处理和范围
• 时间中断；
  周期性设置
• 日时钟中断；
  启始日期、启始时间和周期性设置

• 状态和故障指示；
  发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
• 测试功能；
  可在程序执行过程中使用编程器显示信号状态，不通过用户程序而修改过程变量，以及读取堆栈内容。
• 信息功能；
  通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及工作存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。

• PG/OP通讯
• S7 标准通讯
• S7 通讯(只是服务器)

CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。
