概述

• 适用于中等程序处理量的应用
• 对二进制和浮点数运算具有较高的处理能力

应用

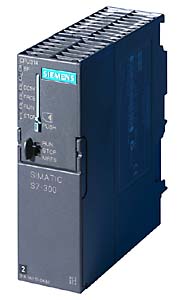

CPU 314 用于对过程处理能力和响应时间要求很高的应用。通过其工作存储器，该CPU也适用于中等规模的应用。

此外，可以使用于过程处理相关的功能：

• 计数
• 频率测量

设计

CPU 314 装配有：

• 微处理器
  每条二进制指令执行时间约100ns，每条浮点数运行指令约3µs.
• 扩展存储器
  96 KB 高速 RAM (相当于大约 32 K 的指令) 用于执行相关的程序部分，为用户程序提供充分的空间；
  微存储卡（最大8 MB）作为程序的装载存储器，也允许在 CPU 中保存项目（包括完整符号和注解）。
• 灵活的扩展能力
  多达 32 个模块，（4排结构）
• 多点接口 MPI;
  内置 MPI 接口可以最多同时建立 12 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。

功能

• 口令保护；
  用户程序使用密码保护，可防止非法访问。
• 诊断缓冲;
  最后100个故障和中断事件保存在该缓冲区中，供诊断使用。
• 免维护的数据后备;
  在断电的情况下，CPU自动地将所有数据(最大64KB)写到微存储卡中，这样，在再次通电时它能保持不变。

STEP 7可用于对S7组态设置参数以及设置CPU的属性和响应参数：

• MPI 多点接口;
  定义节点地址
• 重启动/循环周期的性能特性;
  确定最大的循环周期时间和负载，以及自检功能
• 保持范围;
  定义具有保持功能的存储位、计数器、定时器和数据块的数量
• 时钟内存器;
  地址设置
• 保护等级;
  设置程序和数据的访问权限
• 系统诊断;
  定义诊断报文的处理和范围
• 循环中断;
  设置周期
• 日时钟中断;
  启始日期、启始时间和周期性设置

• 状态和故障指示;
  发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup
• 测试功能;
  可使用编程器显示程序执行过程中的信号状态，不通过用户程序而修改过程变量，以及读取堆栈内容。
• 信息功能;
  通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及工作存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。

• PG/OP通讯
• S7 标准通讯
• S7 通讯(只是服务器)

CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。
