概述

• CPU具有大容量程序存储器，可用于要求很高的应用
• 能满足系列化机床、特殊机床以及车间应用的多任务自动化系统
• 在具有集中式和分布式I/O的生产线上作为集中式控制器使用
• 对二进制和浮点数运算具有较高的处理能力
• PROFIBUS DP 主站/从站接口
• 用于扩展的I/O配置
• 用于建立分布式I/O结构
• 可以选用SIMATIC工程工具
• 在基于组件的自动化中实现分布式智能系统

应用

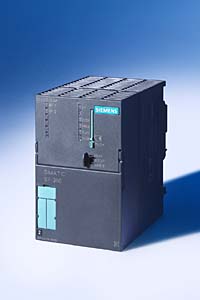

CPU 317-2 DP 是一款具有大容量程序存储器的 CPU。它可用于集中式I/O结构，也适用于分布式自动化结构。例如，可在生产线上作为一个中央控制器使用，或作为机床控制器使用。

它可以最佳地使用SIMATIC工程工具，例如：

• 用SCL编程
• 用S7-GRAPH进行顺序控制编程

• 简便的运动控制
• 通过STEP 7功能块或标准/模块化PID控制运行软件实现闭环控制任务

使用SIMATIC S7-PDIAG可以实现扩展的过程诊断。

设计

CPU 317-2 DP 装配有：

• 微处理器；
  每条二进制指令执行时间约100ns，每条浮点数运行指令约2微秒。CPU 317-2 DP在字指令、双字指令和32位定点数指令具有极高的处理速度。
• 512 KB RAM (相当于约 170 K 语句)；
  用于程序执行的扩展 RAM 可以显著提高用户程序空间。微存储卡(最大8MB)，可作为程序使用的装载存储器，同时也可以在CPU中存储项目数据(全部的符号和注释)，可用于数据归档和配方管理。
• 扩展灵活；
  多达 32 个模块，（4机架结构）
• MPI/DP 组合端口；
  第1个内置 MPI/DP 接口可以同时连接 32 个 S7-300/400、PG、PC 和 OP。在这些连接中，总要分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”可以组建一个简单的32个CPU组成的MPI网络。
  该接口可从MPI接口重新设置为DP接口。DP接口可作为DP主站或DP从站使用。
• PROFIBUS DP 接口；
  第2个内置接口是一个纯粹的 PROFIBUS DP 接口，可用作DP主站或DP从站。它支持分布式自动化结构，可以快速、方便地进行处理。用户的角度来看，分布式I/O的处理与集中式I/O没有区别（相同的配置，编址及编程）。
  支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。
  限制:两个接口不能同时作为从站使用。

功能

• 口令保护
  用户程序使用密码保护，可防止非法访问。
• 诊断缓冲；
  最后100个故障和中断事件保存在该缓冲区中，供诊断使用。
• 免维护数据后备；
  在断电时，CPU 自动保存所有数据，当电源恢复后，可继续保留这些数据。

STEP 7可用于对S7组态设置参数以及设置CPU的属性和响应参数：

• 具有多点接口(MPI)能力的接口；
  定义节点地址
• 重启动/循环特性；
  定义最大循环时间和循环负载
• 时钟位内存；
  地址设置
• 保护等级
  设置程序和数据的访问权限。
• 系统诊断；
  定义诊断报文的处理和范围
• 时间中断；
  周期性设置
• 日时钟中断；
  启始日期、启始时间和周期性设置
• PROFIBUS DP 主/从接口；
  可为分布式 I/O 自由分配地址

• 状态和故障指示灯；
  通过 LED 指示诸如硬件、编程、定时器、I/O、电池或总线的错误或故障，以及诸如RUN、STOP、Startup运行状态。
• 测试功能；
  可在程序执行过程中使用编程器显示信号状态，不通过用户程序而修改过程变量，以及读取堆栈内容。
• 信息功能；
  通过编程器可以获得有关存储容量和 CPU 工作状态，以及工作存储器和装载存储器的当前负荷，当前的循环时间和诊断缓冲器内容等方面的信息（纯文本）。

• PG/OP通讯
• S7 标准通讯
• S7 通讯(只是服务器)

CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。

详细信息，参见手册。
