概述

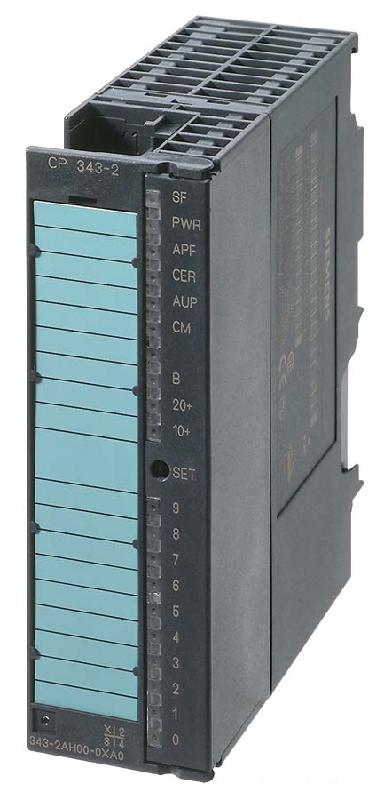

CP 343-2 是用于 SIMATIC S7-300 PLC 和 ET 200M 分布式 I/O 的 AS-Interface 主站。 通迅处理器有以下功能：

• 最多可连接62个 AS-Interface从站，并且可集成模拟值传送（遵循扩展 AS-Interface规范 V2.1）。
• 支持所有AS-Interface主站，符合扩展AS-Interface接口技术规范V2.1
• 通过前面板上的 LED 显示运行状态和所连接从设备的运行准备情况
• 通过前面板 LED 指示错误（如 AS-Interface 电压故障，配置错误）
• 紧凑型外壳设计，与 SIMATIC S7-300 相匹配

优点

• 按一下按钮就可以进行简单组态，从而缩短了启动时间
• 在 ET 200M DP 从站中使用通讯处理器，可以构建灵活的分布式结构
• 发生故障时通过 LED 进行显示，从而缩短了停机和维护时间：
  • AS-Interface 网络状态
  • 所连接的从站及其操作准备就绪状态
  • AS-Interface 电压电平监视
• CP 可同时用于 SIMATIC S7-300 和 ET 200M 两种系统，从而降低了备件库存成本。
• 能连接62个从站并集成模拟值处理功能，适用于复杂应用

应用

CP 343-2 可用于 SIMATIC S7-300 和 ET 200M 的主站连接。 每个CP通过 AS-Interface 最多可以访问248 DI/186 DO。

内置的模拟量值处理功能可以对模拟量信号进行评估(每个CP最多31个模拟量从站，每个4通道)。

设计

CP 343-2 可像一个扩展模块一样与 S7-300 进行连接。 其特性：

• 通过两个端子直接与AS-Interface电缆连接
• 通过前面板的LED指示灯显示运行状态和所有所连接的从站的状态
• 从站状态信息显示按钮，用于切换运行状态，并将当前组态设置为设定组态

功能

CP 343-2 支持扩展 AS-Interface 规范 V2.1 所支持的所有功能。通过该规范，CP 343-2 通过双地址分配，可以在 AS-Interface 上最多运行 62 个数字量或 31 个模拟量从站。 集成的模拟值处理功能可以方便的访问模拟值。

在 I/O 模式下，CP 343-2 占用 SIMATIC S7-300 模拟量地址区的 16 个字节。标准从站的 I/O 数据将存储在这个区域中。 通过 "Read/Write dataset" 功能也可以访问 B-Slaves 的 I/O 数据。

A从站和B从站是符合扩展AS-Interface规范V2.1的从站。AS-Interface主站可以使用功能调用(FC)，例如写参数，读诊断值。 功能调用存储在磁盘上，与手册封装在一起。

组态

通过按一个按钮可以所有连接的AS-Interface从站进行组态。 不需要对CP进行全面组态。
