电压越限报警传感器

生产商： 绵阳市维博电子有限责任公司

品牌： 绵阳市维博电子有限责任公司

产品描述：

*【触点寿命】＞30万次；
*【隔离电压】交流监测＞2.5kV DC,1分钟；直流监测＞1.5kV DC,1分钟；
*【输入过载能力】10倍阈值，持续5秒；
*【额定环境温度】商业级0～+50℃，工业级-25℃～+70℃；
*【平均无故障工作时间】＞5万小时；

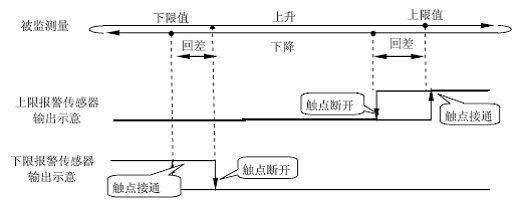

本系列传感器以WB系列电压隔离传感器为基础，增配比较器电路、基准电压设定电路、输出驱动电路组成，用来隔离监测主回路中的交流或直流电压，当被监测的电压超过预先设定的上限值，或低于预先设定的下限值时，给出开关量控制信号。本系列产品测控一体化、体积小、精度高、使用方便，报警界限值可以由用户根据需要随时进行调整，具有很高的性能/价格比。根据界限控制功能，电压越限报警传感器分为上限型和下限型。

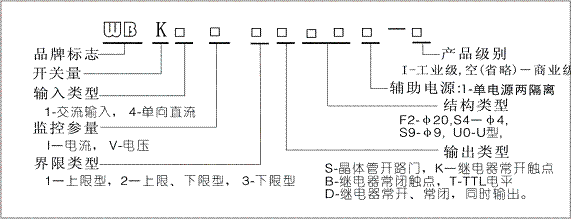

[型号说明]

[交流电压越限报警传感器产品型号及参数表（标准条件下测试）]

产品型号	界限类型	响应频率	动作误差	负载能力	响应时间	静态电流	动作电流	结构类型	电源	产品级别	监测范围
WBK1V1SU01	上限	25Hz～3kHz	±2%	DC:40V/40mA	200mS	10mA	(与负载有关)	U0	+12V/+24V	空/I	10V～1000V
WBK1V3SU01	下限									空
WBK1V1DU01	上限			AC:240V/1A	300mS		30mA			空/I
WBK1V3DU01	下限									空

[直流电压越限报警传感器产品型号及参数表（标准条件下测试）]

产品型号	界限类型	响应频率	动作误差	负载能力	响应时间	静态电流	动作电流	结构类型	电源	产品级别	监测范围
WBK4V1DU01	上限	DC	±2%	AC:240V/1A	30mS	38mA	58mA	U0	+12V/+24V	空/I	10V～1000V
WBK4V3DU01	下限
