可对物质的质量，体积，长度进行累积计算，并可对累积量进行批量控制，作为批量控制使用时，仪表拥有独立的4位控制累积器及12位总累积器。
可编程输入规格，流量输入信号可编程为频率、1-5V、0-5V、0-10mA、4-20mA,也可定制特殊输入规格。温度信号可编程为Pt100热电阻、K、E、J型热电偶或标准电流信号，压力信号可为标准电压或电流信号。
可安装AI系列仪表各种通用模块及丰富的可编程功能，可实现瞬时流量、温度压力的上、下限报警功能，并且备变送输出、通讯、24V/12V电压输出等多种功能。
可任意选择开方/不开方处理，具有8位累积量及4位瞬时测量值，可设置任意范围的小信号切除功能。
AI-808H具备完整的温压补偿功能，无需更换不同的仪表或型号，通过编程即可实现一般气体、饱和蒸汽、过热蒸汽及液体的温压补偿运算。采用查表方式对蒸汽进行补偿运算，具有较高的精度。并可依照用户要求扩充补偿公式实现特殊功能，如对热量或其它物理量的累积，含水分天然气积累等。
作为批量控制器使用时，仪表拥有独立的4位控制累积器及12位总累积器，及专门的显示模式，功能强大，操作方便。
先进的运算方式，保证频率信号即使在频率很低时也有足够的流量运算精度。

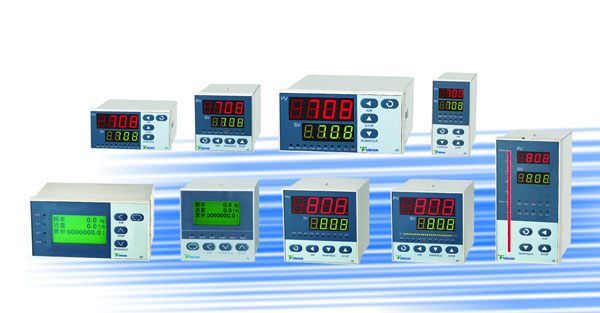

可选A、A2、B、C、C3、E、E5、F等多种外型尺寸，支持LCD中文显示(配A6/B6面板)。
A6/B6型LCD点阵中文显示面板
新的A6/B6型LCD中文显示面板，为LCD背光单色64*128点阵规格。支持4*8行中文显示。LCD显示的软件程序较复杂，A6/B6面板能与仪表各种型号主板硬件通用，但必须搭配不同的软件方正常运行，例如支持数字显示的流量积算仪型号为AI-708Y，则支持LCD显示的对应型号为AI-708Y.对应人工智能调节器（AI-808-808P）的软件目前正在开发中，将于不久后推出。
选型谱表
AI-708H/808H型流量积算仪
|
说 明 | |||||||||
|
型号 |
AI-708H |
多功能流量积算仪(无温压补偿功能) | |||||||
|
AI-808H |
多功能流量积算仪(有温压补偿功能) | ||||||||
|
外型尺寸 |
A(2)(6) |
面板尺寸96x96mm，插入深度100mm；A2带光柱；A6为LCD显示 | |||||||
|
B(6) |
面板尺寸160x80mm(宽×高)，插入深度100mm；B6为LCD显示 | ||||||||
|
C(3) |
面板尺寸80x160mm(宽×高)，插入深度100mm；C3带光柱 | ||||||||
|
E(5) |
面板尺寸48x96mm(宽×高)，插入深度100mm,E5为导轨安装 | ||||||||
|
F |
面板尺寸96x48mm(宽×高)，插入深度100mm | ||||||||
|
温度/压力信号输入 (M1) |
J0 |
温度采用热电偶、热电阻或mV信号输入，压力为0-5V或1-5V | |||||||
|
J4 |
双路(温度和压力)0-20mA或4-20mA电流信号输入 | ||||||||
|
J5 |
双路(温度和压力)二线制变送器直接输入 | ||||||||
|
流量输入(M2) |
I2 |
频率信号输入模块(含12VDC电源输出) | |||||||
|
I3 |
电压信号输入模块(含24VDC电源输出) | ||||||||
|
I4 |
电流信号输入模块(含24VDC电源输出) | ||||||||
|
批量控制输入(OUTP)
|
L1 |
大体积国产品牌继电器触点开关输出模块(容量：250VAC/2A) | |||||||
|
L2 |
小体积进口品牌继电器触点开关输出模块(容量：250VAC/1A) | ||||||||
|
L4 |
小体积大容量进口品牌继电器触点开关输出模块(容量：250VAC/2A) | ||||||||
|
报警(ALM)
|
L1/L2 |
继电器触点开关输出模块 | |||||||
|
L4 |
大容量长寿命继电器触点开关输出模块 | ||||||||
|
L5 |
双路大体积进口品牌继电器常开输出模块(容量：250VAC/2A) | ||||||||
|
辅助输出(AUX)
|
L1/L2 |
继电器触点开关输出模块 | |||||||
|
L4 |
大容量长寿命继电器触点开关输出模块 | ||||||||
|
L5 |
双路大体积进口品牌继电器常开输出模块(容量：250VAC/2A) | ||||||||
|
X3/X5 |
光电隔离的线性电流输出模块(X5不占用仪表内部隔离电源) | ||||||||
|
R |
RS232通讯接口 | ||||||||
|
通讯(COMM)
|
S |
光电隔离RS485通讯接口模块 | |||||||
|
S4 |
光电隔离的RS485通讯接口，且不占用仪表内部隔离电源 | ||||||||
| 常用模块及功能 |
AI系列仪表所采用的开放式模块化结构，大大丰富了仪表的功能，使客户选型灵活度大大提高，并将长期以来只能进行多品种、小批量零散生产的仪表实现了批量生产，从而大大提高了产品的可靠性和缩短了交货期。
模拟量输出模块
X3 光电隔离的高精度线性电流输出模块 (用仪表内部12V隔离电源)
X5 自带光电隔离的高精度线性电流输出模块 (不占用仪表内部隔离电源)
X6 0-10V电压输出，输出阻抗500欧
输入(模拟量及开关量)模块
J0 1路三线制热电阻输入或1路热电偶+1路二线制热电阻输入
J1 2路热电偶输入模块
J2 2路二线制热电阻输入模块
J3 2路电压输入模块
J4 2路电流输入模块
J5 2路二线制变送器输入模块(含24V馈电)
I2 频率/外部开关量输入接口(含12V电源输出，用仪表内部24V隔离电源)
I3 1路0-5V/1-5V电压输入接口(含24V变送器电源输出， 用仪表内部24V隔离电源)
I4 1路0-20mA/4-20mA电流输入接口(含24V变送器电源输出，用仪表内部24V隔离电源)
I5 2路开关量输入模块，无源干接点输入（开关信号）
I6 2路开关量输入模块，100-240VAC电压直接输入 通讯接口模块
S 光电隔离RS485通讯模块(用仪表内部12V隔离电源)
S4 自带隔离电源的光电隔离RS485通讯接口模块(不占用仪表内部隔离电源)
开关量输出模块
L1 大体积国产品牌继电器触点开关(常开+常闭)输出模块
L2 小体积进口品牌继电器触点开关(常开+常闭)输出模块
L4 小体积大容量进口品牌继电器触点开关输出模块
L5 双路大体积进口品牌常开触点继电器输出模块
G 固态继电器驱动电压输出模块
W1 “烧不坏”型可控硅无触点常开式开关输出模块，特别适合控制80A以下各种交流接触器
W2 “烧不坏”型可控硅无触点常闭式开关输出模块
可控硅触发输出模块
K1 “烧不坏”型单路过零触发输出模块(100-380VAC)
K2 “烧不坏”型双路过零触发输出模块(100-380VAC)
K3 “烧不坏”型三路可控硅过零触发输出模块(100-380VAC)
K5 “烧不坏”型单路移相触发输出模块(200-240VAC)
K6 “烧不坏”型单路移相触发输出模块(340-415VAC)
电压输出模块(用于外部传感器/低功率设备供电)
V5/V10/V12/V24隔离的5V、10V、12V、24V 直流电压输出(用仪表内部24V隔离电源)
U5非隔离的5V直流电压输出
