置，并能够反映出被测功率的传输方向，应用在电力、石化、油田、冶金、自控等需要电量测控的行业
n 精度等级：0.2级、0.5级
n 国际标准信号输出，可输出标准电流信号，高负载能力
n 全量程范围内极高的线性度
n 采用进口元器件，高度集成化，温度特性极好
n DIN46277标准，35mm导轨安装，螺钉固定安装
原边输入电流：
A1: 0~5A
A3: 0~10A A4: 用户自定义
原边输入电压：
V1: 100V V2: 220V
V3: 270V V4: 400V
V5: 用户自定义
P1: DC24V
P2: DC12V或DC15V
P3: DC48V
P4: DC110V
P5: AC220V
P6: 自定义
O1: 4~20mA O2: 0~20mA
O3: 0~±20mA O4: 4~12~20mA
O5: 0~5V O6: 0~10V
O7: 1~5V O8: 用户自定义
输入参数
输入项目 输入吸收功耗 输入过载能力 0~100V 0~5A 电流回路: 0.2VA/100V电压回路:0.1VA/5A 电流:2倍额定:连续 30倍额定:15秒 100倍额定:1秒 0~220V 0~1A 0~270V 0~10A 0~400V 输出参数 输出项目 输出负载能力 响应时间 0~5V 负载电阻≥2KΩ ≤300mS 0~10V 1~5V 0~20mA 负载电阻≤650Ω 0~±20mA 4~20mA 4~12~20mA

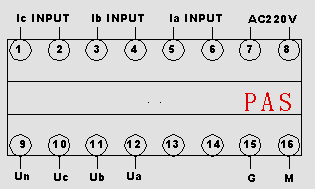

接线图
|
|
|
