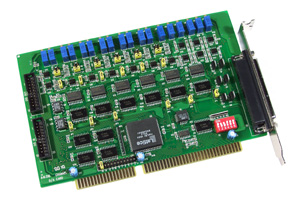

A-626/A-628是带16通道开关量输入和16通道开关量输出的12位模拟量输出卡。A-626,A-628卡既支持电压量输出又支持电流量输出。输出通道可以通过跳线来设置不同的电压量程：±10V,±5V,0~5V,0~10V；当外接一个电压源时能吸收4-20mA电流。设在板卡上的参考芯片BBRef-01是用来解决参考电压漂移。在卡上的LatticeFPGA芯片提高了板卡的稳定性。
特点
6或8个模拟输出通道
12位分辩率
0~5V,0~10V,±5V,±10V输出量程
4-20mA电流环容量，地线吸收
卡上参考电压-5V,-10V
外接参考电压±10V(最大)交流或直流
16通道数字输入和16通道数字输出
应用
伺服控制
可编程电压源
可编程电流吸收源
产品测试
软件
ToolkitforDOS
ToolkitforWindows95/98
ToolkitforWindowsNT/2000
ToolkitforLabVIEW95/98
ToolkitforLabViewWindowsNT/2000
选件
DB-16P：16路隔离数字输入卡
DB-16R：16 路单刀双掷继电器输出卡
DB-37：将信号直接接到A-626 / A-628
DN-37：带DIN 导轨安装的I/O端子板 ，37芯D-SUB型插头
DN-20： 带DIN导轨安装的I/O端子板，20芯插头
插头分配
A-626 6 通道模拟输出
37芯插头分配
A-628 8 通道模拟输出
37芯插头
A-626/A-628 DIO 插头分配
电源要求
|
电源 |
标称值 A-626/A-628 |
最大值A-626/A-628 |
|
+5V |
450/500mA |
0.9/1.1A |
|
+12V |
50/60mA |
110/130mA |
|
-12V |
14/15mA |
90/105mA |
