移动通信网络的短消息业务(SMS)由于其合理的资费、便利的应用模式在日常生活中得到了广泛应用。为此，深圳市宏电技术开发有限公司在总结多年的移动数据应用经验的基础上，将短信业务拓展到行业应用。

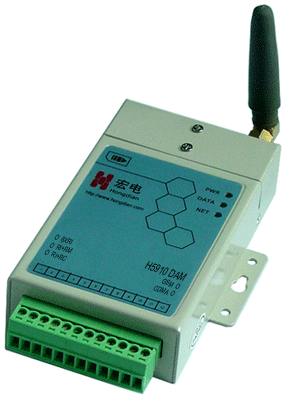

H5910 DAM (Data Acquisition Messenger)是深圳宏电技术开发有限公司针对工业应用而开发的基于短信平台的H5910数据采集终端，主要应用于通信站监控、无人值守环境监控、仓库管理和智能家居等各种应用的智能通用平台。采用工业级GSM或CDMA通信模块，嵌入式硬件设计。

H5910 DAM设计紧凑，集成无线通信模块和小型化标准RTU，数据采用短信方式(可选GPRS或CDMA 1x)传输，中心站可采用PC+短信Modem或宏电H5920数据采集管理器(DAM)，也可采用普通手机接收相关数据与短信。

H5910 DAM可独立运行，可直接接入需要进行数据采集的相关装置，进行适当地设置后即可运行，无需进行系统应用开发。

H5910 DAM具有体积小的特点，可嵌入在各种应用场合。

短信参数设置：

发生的遥信、遥测信息用户可自行定义内容信息，可选择是否发送时标、站名、是否需要回执等；

遥测、遥信：

遥信、遥测量均可定时发送；遥信还可采用COS (Change of Status)方式发送，遥测可采用越限发送；遥信、遥测量均可在手机上查询；

遥控：

可在维护中心通过中心站软件平台发送控制命令，也可在特定手机上编辑特殊指令实现遥控操作；

告警、越限定义：

用户可自行定义告警和越限数据的处理方式，当有告警信号或越限数据时将会立即发送，对连续的告警、越限数据可以设置为停止发送。告警事件的等级可分四级，用户可根据事件的性质进行自行进行定义：

• 致命：发送导致设备或系统不能工作的事件；

• 严重：发送严重影响设备和系统性能的事件；

• 警告：发送设备或系统的一般故障事件；

• 通知：发送设备或系统的状态变化通知。

RS-232串行数据接口：

用于接入智能设备(如其他RTU或电度表)，扩展相关应用。同时支持二次开发接口，可对串行口数据进行分析与处理或提供透明数据传输通道。

H5900 DAM系统组网：

H5900 DAM系统可广泛应用于各个领域，应用系统的组网结构如下图所示：

H5900 DAM系统组网图

H5910 DAM数据采集信使的原理框图参见下图：

　H5910数据采集终端原理框图

产品系列

• H5910 DAM (Data Acquisition Messenger)数据采集信使：

小型化RTU+无线通信装置，提供8路遥信、2路遥控(或2路遥测)和1路RS-232/485数据。

• H5920 DAM (Data Acquisition Manager)数据采集管理器：

全功能RTU+无线通信装置，提供8路遥信、8路遥测、4路遥控和1路RS-232/485数据，并可按照需要扩展。同时具备WEB管理接口；

可作为中心站使用，接收和管理H5910 DAM所采集的数据信息。

• Centra2000监控系统软件平台

可选配上海国昌公司高性能Centra2000监控系统软件平台，构筑全功能监控中心。

技术特点

　 基本特点

• 集成通信与RTU功能
• 无需二次开发
• 可使用普通手机直接接收采集的相关数据
• 体积小，使用方便、灵活、可靠
• 支持800/1900MHz双频
• 符合SMG31bis技术规范
• 支持Class 2.0 Group 3传真
• CDMA 2000扩频机制
• 符合IS-95A、IS-95B CDMA空中接口标准

增强功能

• 8路开关量及模拟量输入(最大)
• 控制输出
• 远程参数配置
• 远程参数查询
• 告警设置
• 短信回执
• 自定义短信内容
• 支持RS-232
• 系统配置和维护接口
• 抗干扰设计，适合电磁环境恶劣的应用需求

典型应用

H5900 DAM系列产品应用十分广泛，典型的应用包括：

• 电信运营商的通信站监测(基站、光纤、微波站等)
• 变电站
• 气象站
• 水文站
• 管道监控
• 备用发电站
• 配电设备
• 仓库监测
• 自动售货机
• 消防设备
• 自动柜元机(ATM)
• 保安设备
• 办公室或居家监测

H5910 DAM在移动通信站监控的应用示例：
