(4输入×12位)EM231模拟量输入模块

生产商： 西门子（中国）有限公司工业业务领域

品牌： 西门子

产品描述：

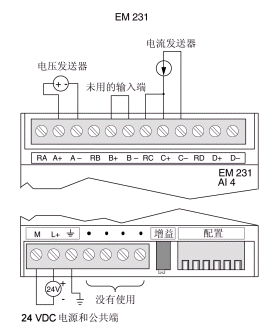

EM 231端子连接图

EM 231配置

----表A-12所示为如何用DIP开关设置EM 231模块。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。

---- 表A-12 EM 231选择模拟量输入范围的开关表

单极性			满量程输入	分辨率
SW1	SW2	SW3
ON	OFF	ON	0到10V	2.5mV
	ON	OFF	0到5V	1.25mV
			0到20mA	5uA
双极性			满量程输入	分辨率
SW1	SW2	SW3
OFF	OFF	ON	±5V	2.5mV
	ON	OFF	±2.5V	1.25mV

EM 231的校准和配置位置

EM 231输入数据字格式

图A-21 为CPU中模拟量输入字中12位数据值的存放位置。

注意
----模拟量到数字量转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位：0表示是正值数据字，对单极性格式，3个连续的0使得ADC计数数值每变化1个单位则数据字的变化是以8为单位变化的。对双极性格式，4个连续的0使得ADC计数数值每变化1个单位，则数据字的变化是以16为单位变化的。

EM 231的输入方框图
