产品描述：
图34 EM 277 PROFIBUS-DP模块前视图
图35 EM 277 PROFIBUS-DP模块的前视图
地址开关和指示灯 地址开关和状态指示灯位于模块的前面 (如图34所示)。EM 277的状态指示灯见表3。
图34 EM 277 PROFIBUS-DP模块前视图
表3 EM 277状态灯
| 灯 | 灭 | 红灯亮 | 红灯闪烁 | 绿灯亮 |
| CPU故障 | 模块完好 | 内部模块故障 | － | － |
| 电源 | 无24V DC电源 | － | － | 24V DC接通 |
| DP错误 | 没有错误 | 处于非数据交换模式 | 参数/组态错误 | － |
| DX模式 | 不处于数据交换模式 | － | － | 处于数据交换模式 |
注意
当EM 277 PROFIBUS-DP模块单独作为MPI从站使用时，只有绿色电源灯点亮。
DP从站接口
图35 EM 277 PROFIBUS-DP模块的前视图
使用EM 277将S7-200 CPU作为DP从站连接到网络
| 组态特性 |
| 通过EM 277 PROFIBUS-DP扩展从站模块，可将S7-200 CPU连接到PROFIBUS-DP网络。EM 277经过串行I/O总线连接到S7-200 CPU。PROFIBUS网络经过其DP通信端口，连接到EM 277 PROFIBUS-DP模块。这个端口可运行于9600波特和12M波特之间的任何PROFIBUS波特率。（支持的波特率见表A-16）。作为DP从站，EM 277模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据。这种特性使用户能修改所传输的数据量，以满足实际应用的需要。 |
| 与许多DP站不同的是，EM 277模块不仅仅是传输I/O数据。EM 277能读写S7-200 CPU中定义的变量数据块。这样，使用户能与主站交换任何类型的数据。首先将数据移到S7-200 CPU中的变量存储器，就可将输入、计数值、定时器值或其它计算值传送到主站。类似地，从主站来的数据存储在S7-200 CPU中的变量存储器内，并可移到其它数据区。EM 277 PROFIBUS-DP模块的DP端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络上如SIMATIC编程器或S7-300/S7-400 CPU等其它主站进行通信。 |
| 图34表示有一个CPU 224和一个EM 277 PROFIBUS-DP模拟的PROFIBUS网络。在种场合，CPU-315-2是DP主站，并且已通过一个带有STEP 7编程软件的SIMATIC编程器进行组态。CPU 224是CPU 315-2所拥有的一个DP从站，ET 200 I/O模块也是CPU 315-2的从站。S7-400 CPU连接到PROFIBUS网络，并且藉助于S7-400 CPU用户程序中的XGET指令，可从CPU 224读取数据。 |

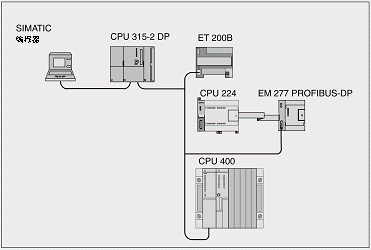

图32 一个PROFIBUS网络上的EM 277 PROFIBUS-DP模块和CPU 224
