产品描述：
JZ878接脚定义：
天线接口：TNC接口
标配天线：鞭状天线。
应用领域：
水电气三表、污水处理、油田监测、门禁考勤、云台控制、楼宇控制、货场物流、防盗报警、智能仪器仪表。
最大特点
功率5W，传输距离远。
16信道，含460MHZ频段。
成品适合外接使用。
主要应用
无线抄表，油田水利，云台控制，工业设备数据采集。
主要性能
视距可靠传输距离达20km以上(BER=10-3@1200bps)；
载频 428~470 MHz， 也可订制315M/868M/915M等其他载频；
提供16个信道，如果用户需要，可扩展到32信道；
接口速率：JZ878A：1200-4800bps，JZ878B：1200-38400bps；
信道速率：JZ878A：1200-4800bps，JZ878B：1200-38400bps；
接口方式：TTL/RS232/485由用户选择，接口格式：8N1/8E1/8o1
收发一体，半双工,收发转换时间短；
数据透明传输，数据收发转换自动完成，只要向接口收/发数据即可，可传输较长的数据帧；
自动过滤掉空中产生的假数据，长期使用可靠性好，故障率极低；
功耗：功率5w，接收电流<45mA，发射电流<1.5A；
供电：9-15V 直流，典型值：13.8V；
温度：-20℃~+75℃；
体积：109mm×79mm×30mm （不含天线座及数据接口）；
使用接口
JZ878提供RS232、RS485、 TTL接口方式之一，用户选购时需根据自己的需要指定接口方式。JZ878常用参数主要有：串口波特率与校验，空中波特率，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传无限大数据，空中速率小于或等于串口速率时，一帧最多可传255字节。用户使用时请根据需要配置波特率。
两台JZ878正常通讯前提：
1．两电台信道（即频率）一致
2．两电台空中波特率一致
3．两电台串口波特率及校验与所接设备或电脑一致
JZ878接脚定义：
| 电台的数据接口 | 电台管脚定义 | 说明 | 用户终端 |
| 1 | 空 | ||
| 2 | TXD/A | TTL/RS232：数据发送端，RS485：A | 用户设备的接收 |
| 3 | RXD/B | TTL/RS232：数据接收端，RS485：B | 用户设备的发送 |
| 5 | GND | 用户接口地 | 用户接口地 |
| 6、7、8、9 | 空 | ||
| 电台的电源接口 | |||
| 1 | GND | 用户电源地 | 用户电源地 |
| 2 | +13.8V | 用户电源的正极 | 用户电源正极 |
天线接口：TNC接口

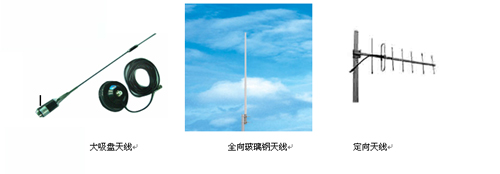

常配天线：
|
|
|
|
|
|
应用领域：
水电气三表、污水处理、油田监测、门禁考勤、云台控制、楼宇控制、货场物流、防盗报警、智能仪器仪表。
