型号：

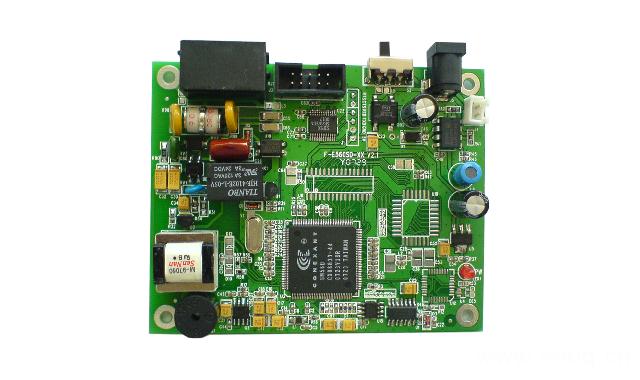

F-E56CSD-V1 Conexant芯片MODEM
F-E56CSD-V4 Conexant芯片带DTMF&FSK来电显示MODEM
F-E56CSD-V5 Conexant芯片带语音功能传真MODEM（支持Class 2协议可选）
简介：
F-E56CSD-XX系列MODEM是嵌入式TTL/RS232电平接口交直流Modem模块，为用户提供支持V.92、V.90、V.34、V.32bis及以下协议的调制解调器OEM、ODM方案。
F-E56CSD-XX系列MODEM模块支持上行速率33.6Kbps和下行速率56Kbps，强大的数据纠错协议（V.42MNP 2-4）和数据压缩协议（V.42bis/MNP5），最大限度的保证了通讯数据的完整性和传输的吞吐率 （115200bps）非纠错模式同样支持。
具有数据、传真功能，该调制解调器通过AT指令可改变不同的工作模式，DTE速率、DCE速率、连接方式、呼叫、应答等。
用途：
该系列MODEM采用美国Conexant芯片为客户解决工业通讯的需求，按CE、FCC标准要求设计的工控MODEM。经长期各种恶劣环境下使用证明：该产品工作稳定、传输准确快速、使用方便容易、故障少寿命长；适用于线缆式数据通讯，工业RS232接口（RS232或TTL电平）的工控机、抄表系统、加密MODEM、远程通讯、控制系统、单片机远程通讯等；接受多种供电模式；自复位式防雷、防高电压、电流接口（>120mA、>260V自启动）抗雷击能力强。

规格尺寸：

引脚定义：
RJ1电座插座：
LINE：接电话线
PHONE：接电话机
J6 2PIN 2.54mm间距白色插座：接电话线（接RJ1时，不能用J6插座）
J3 10PIN 2.54mm间距黑色插座(管脚为RS232串口电平)：
1PIN GND ：接地线
2PIN 5V ： 5V输入电压
3PIN DTR ：数据终端机准备好，可开始接收或传送指令
4PIN RI ： 振铃指示
5PIN TXD ：计算机正在传送资料给远程的调制解调器
6PIN CTS ：清除发送数据
7PIN RXD ：计算机正在接收远程调制解调器传来的资料
8PIN RTS ：请求发送数据
9PIN DCD ：载波检测
10PIN DSR ：通讯设备准备好
(可选)J1 6PIN 2.54mm间距白色插座(管脚为TTL电平)：
1PIN 5V ： 5V输入电压
2PIN GND ：接地线
3PIN TXD ：计算机正在传送资料给远程的调制解调器
4PIN RXD ：计算机正在接收远程调制解调器传来的资料
5PIN CTS ：清除发送数据
6PIN RTS ：请求发送数据
S2：电源开关
LED1：电源指示灯
J4、J5插座：不同接口方式，跟据客户要求选择
接DC10~20V直流电源
注：接J4或J5插座时，J3插座的5V就不要接，二者只能选择一种供电方式。
