产品概述

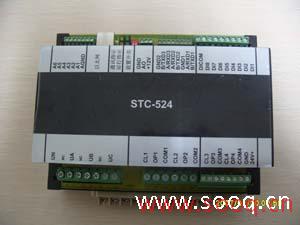

　　STC-524是我公司新一代以太网接口产品，采用32位60MHz 的高性能工业级处理器。具有三相交流输入、6路AI、1路AO、8路DI、4路DO、3个串口、24V和12VDC电源输出、实时时钟及硬件看门狗等。软件上实现了油井示功图、以太网与串口的虚拟串口等功能。适用于高低压电力监控、配网监控、用电监控；化工、油田集转油站、水源井、扬水泵站远程控制等存在众多三相用电的场合。

STC-524的主要功能特点：
　　1路10M/100M以太网：MODBUS/TCP协议，最大支持四个TCP连接，实现多机同时监视。支持串口虚拟串口，通过STC-524可将现场的串口设备接入Internet。
　　3个隔离RS232/485：MODBUS RTU规约，串口1、2支持虚拟串口。
　　1路三相交流输入：最大输入电压1140V，电流5A/1A，内部1~32倍可编程放大器，保证各个电压等级和电流段的精度，电能精度满足1.0级电能表要求。跟踪电网频率，每周波采样128点，计算三相电压、电流、有功、无功、频率、功率因数、及15次谐波等电参量。
　　6路AI模拟量输入：12位AD，测量0-5V/10V或0-20mA或4-20mA。
　　1路AO模拟量输出：0~10V隔离输出，12位DA。另12VDC固定输出。
　　8路DI开关量输入：光耦隔离，中断方式，均可用作脉冲计数，其中1-4路可作100KHz脉冲高速计数。
　　4路DO继电器输出：常开常闭触点250VAC/12A ，30VDC/12A。可以作为遥控、跳闸或者告警，可以直接控制小型真空断路器。
　　24V电源输出：额定电流200mA，可供AI变送器，DI等使用。
　　实时时钟：断电后后备电容供电。
　　内部2M Byte DataFlash 数据存储器，可作功能扩展使用。
　　硬件看门狗。
　　直流量高限或低限保护功能。
　　开关量输入输出互锁功能。
　　油井示功图功能：地面示功图功能，电流曲线图，功率曲线图功能。功图的两个硬件输入：载荷传感器输入、角位移传感器输入（或者开关位置信号输入）。
