产品描述：
ECANG光隔离中继器用于实现对CAN信号的隔离和中继放大，当CAN总线的通讯距离超过5km时需使用该中继器对信号进行放大，以达到延长通讯距离的目的。该产品具有高速、双向延长、信号流向自动切换、波特率自动适应等特点，可双向延长通信距离10公里（4800bps），5公里（9600bps），产品全部选用抗静电、抗雷击的工业级器件，能稳定工作于恶劣的工业环境。

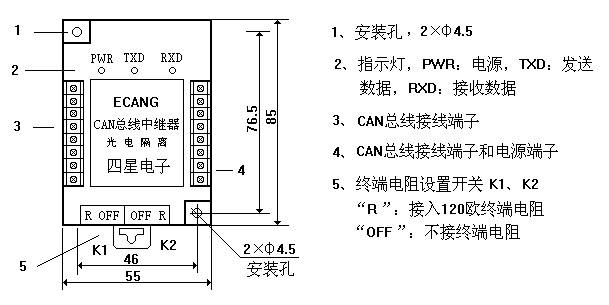

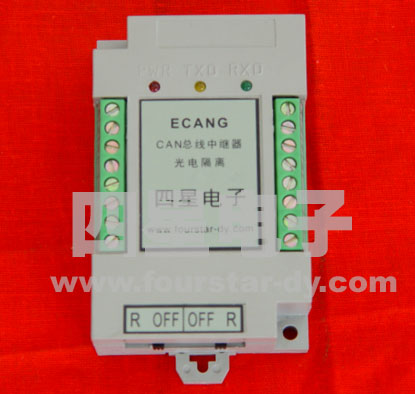

产品外形及端子信号定义：
接线端子信号定义
|
CAN端子（左） |
CAN端子和电源端子（右） | ||
|
信号名 |
说 明 |
信号名 |
说 明 |
|
CANH |
CAN高 |
CANH |
CAN高 |
|
CANL |
CAN低 |
CANL |
CAN低 |
|
SG |
信号地 |
+5V |
外接5V电源正 |
|
未使用 |
GND |
电源地（CAN信号地） | |
|
未使用 |
未使用 | ||
|
未使用 |
未使用 | ||
|
未使用 |
未使用 | ||
|
未使用 |
未使用 | ||

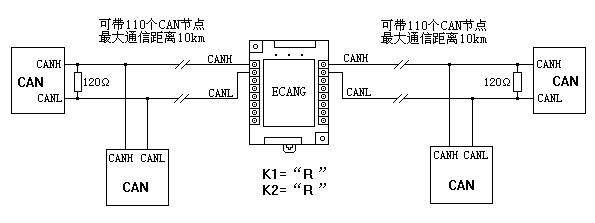

ECANG组成中继通信网络：
图中的120Ω电阻为终端电阻，是为防止信号在线路中引起反射而设置的，用户必须在线路的二个终端按图中所示接入以上电阻。并将ECANG的终端电阻设置开关K1和K2拨到"R"（接入终端电阻）。
ECANG除用于信号中继放大外，也可作为CAN隔离器使用，其信号隔离速率可高达1.5Mbps，优于其它同类产品。
