产品描述：
在许多采用RS232标准通讯的设备之间,由于供电系统设备接地等诸多原因使得两台设备之间的地电位超过正常信号幅度.给系统带来纵向干扰,甚至会烧毁通讯接口.SG-232A正是为解决以上问题而设计的,本产品采用光电隔离,使得系统之间只有光传送,没有电接触,大大的抑制了干扰.使用本产品一只串接在RS232通讯口与原电缆之间即可将两台设备光隔离开,内置的抗雷击电路确保系统的安全。
本产品隔离RS232全部信号,外形采用DB25/DB25转接盒,直接插于DTE端的RS232口和原联机电缆之间,其中DB25M(针座)一端接线路电缆,DB25F(孔座)一端直接插在25芯RS232插座上(DTE),如RS232口为9 芯,则在RS232口与DB25F之间应配9-25转接器。其对应连线如下:
|
9芯 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
25芯 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
信号 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RIS |
CTS |
RI |
软件说明:
由于本产品不需要靠初始化RS232串口来得到电源,所以适用于一切通讯软件,即使用本产品后不会对您所使用的软件作任何修改!
接线:

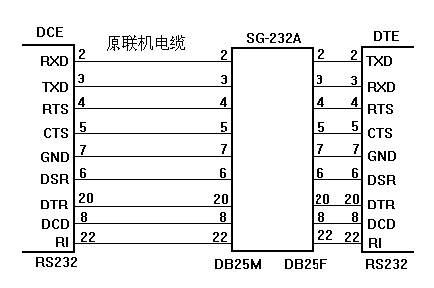

本产品的DB25F(孔座)端和DB25M(针座)端均符合25芯RS232标准,可传送RS232全部信,使用时将本产品DB25F(孔座)插在(或经 9-25转接器)DTE设备的RS232串口上,而DB25M(针座)端则插在(或经9-25转接器)原联机电缆上即可.如下图所示:
