CPU222

生产商： 西门子（中国）有限公司工业业务领域

品牌： 西门子

产品描述：

CPU 222 技术规范

	CPU 222 DC/DC/DC	CPU 222 AC/DC/ 继电器
物理特性
尺寸 (W X H X D)	90 x 80 x 62 mm	90 x 80 x 62 mm
重量	270 g	310 g
功耗	5 W	7 W
存储器特性
程序存储器
在线程序编辑时	4096 bytes	4096 bytes
非在线程序编辑时	4096 bytes	4096 bytes
数据存储器	2048 bytes	2048 bytes
装备 ( 超级电容 )	50 小时 / 典型值 (40 ° C 时最少 8 小时 )	50 小时 / 典型值 (40 ° C 时最少 8 小时 )
( 可选电池 )	200 天 / 典型值	200 天 / 典型值
I/O 特性
本机数字量输入	8 输入	8 输入
本机数字量输出	6 输出	6 输出
本机模拟量输入	无	无
本机模拟量输出	无	无
数字 I/O 映象区	256 (128 输入 /128 输出 )	256 (128 输入 /128 输出 )
模拟 I/O 映象区	32(16 输入 /16 输出 )	32(16 输入 /16 输出 )
允许最大的扩展 I/O 模块	2 个模块	2 个模块
允许最大的智能模块	2 个模块	2 个模块
脉冲捕捉输入	8	8
高速计数器
总数	4 个	4 个
单相计数器	4 ，每个 30KHz	4 ，每个 30KHz
两相计数器	2 ，每个 20KHz	2 ，每个 20KHz
脉冲输出	2 个 20KHz( 仅限于 DC 输出 )	2 个 20KHz( 仅限于 DC 输出 )
常规特性
定时器总数	256 个	256 个
1ms	4 个	4 个
10ms	16 个	16 个
100ms	236 个	236 个
计数器总数	256( 由超级电容或电池备份 )	256( 由超级电容或电池备份 )
内部存储器位掉电保持	256( 由超级电容或电池备份 )	256( 由超级电容或电池备份 )
	112( 存储在 EEPROM)	112( 存储在 EEPROM)
时间中断	2 个 1ms 分辨率	2 个 1ms 分辨率
边沿中断	4 个上升沿和 / 或 4 个下降沿	4 个上升沿和 / 或 4 个下降沿
模拟电位器	1 个 8 位分辨率	1 个 8 位分辨率
布尔量运算执行时间	0.22 μs	0.22 μs
时钟	可选卡件	可选卡件
卡件选项	存储器、电池和实时时钟	存储器、电池和实时时钟
集成的通信功能
接口	1 个 RS-485 接口	1 个 RS-485 接口
PPI, DP/T 波特率	9.6, 19.2 和 187.5kbaud	9.6, 19.2 和 187.5kbaud
自由口波特率	1.2kbaud 至 115.2kbaud	1.2kbaud 至 115.2kbaud
每段最大电缆长度	使用隔离的中继器： 187.5kbaud 可达 1000 米， 38.4kbaud 可达 1200 米	使用隔离的中继器： 187.5kbaud 可达 1000 米， 38.4kbaud 可达 1200 米
	未使用隔离中继器： 50 米	未使用隔离中继器： 50 米
	每段 32 个站，每个网络 126 个站	每段 32 个站，每个网络 126 个站
最大站点数	32	32
最大主站数	是 (NETR / NETW)	是 (NETR / NETW)
点到点 (PPI 主站模式 )	共 4 个， 2 个保留	共 4 个， 2 个保留
MPI 连接	(1 个给 PG ， 1 个给 OP)	(1 个给 PG ， 1 个给 OP)
电源特性
输入电源
输入电压	20.4 至 28.8 VDC	85 至 264 VAC(47 至 63 Hz)
输入电流	85mA ( 仅 CPU ， 24 VDC)	40/20mA ( 仅 CPU ， 120/240 VAC)
	500mA ( 最大负载， 24 VDC)	140/70mA ( 最大负载， 120/240 VAC)
冲击电流	12A ， 28.8 VDC 时	20A ， 264 VAC 时
隔离 ( 现场与逻辑 )	不隔离	1500 VAC
保持时间 ( 掉电 )	10ms ， 24 VDC 时	20 / 80ms ， 120/240 VAC 时
保险 ( 不可替换 )	3A ， 250 V 时慢速熔断	2A ， 250 V 时慢速熔断
24 VDC 传感器电源
传感器电压	L+ 减 5V	20.4 至 28.8 VDC
电流限定	1.5A 峰值，终端限定非破坏性	1.5A 峰值，终端限定非破坏性
纹波噪声	来自输入电源	小于 1 V 峰分值
隔离 ( 传感器与逻辑 )	非隔离	非隔离
数字量输入特性
本机集成数字量输入点数	8 输入	8 输入
输入类型	漏型 / 源型 (IEC 类型 1/ 漏型 )	漏型 / 源型 (IEC 类型 1/ 漏型 )
额定电压	24 VDC ， 4mA 典型值时	24 VDC ， 4mA 典型值时
最大持续允许电压	30V DC	30V DC
浪涌电压	35V DC ， 0.5 秒	35V DC ， 0.5 秒
逻辑 1 信号 ( 最小 )	15 VDC ， 2.5mA	15 VDC ， 2.5mA
逻辑 0 信号 ( 最大 )	5 VDC ， 1mA	5 VDC ， 1mA
输入延迟	可选 (0.2 至 12.8ms)	可选 (0.2 至 12.8ms)
连接 2 线接近开关传感器 (Bero)
允许漏电流最大	1mA	1mA
隔离 ( 现场与逻辑 )
光电隔离	是	是
隔离组	500 VAC ， 1 分钟	500 VAC ， 1 分钟

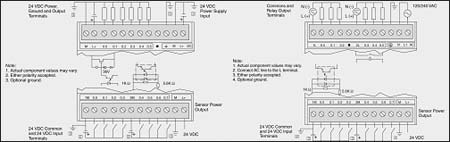

高速输入速率	见接线图	见接线图
高速计数器逻辑 1=15 – 30 VDC
高速计数器逻辑 1=15 – 26 VDC	20KHz( 单相 ) ， 10KHz( 两相 )	20KHz( 单相 ) ， 10KHz( 两相 )
同时接通的输入	30KHz( 单相 ) ， 20KHz( 两相 )	30KHz( 单相 ) ， 20KHz( 两相 )
电缆长度最大	所有	所有
屏蔽
	500 米 ( 标准输入 )	500 米 ( 标准输入 )
非屏蔽	50 米 ( 高速计数器输入 )	50 米 ( 高速计数器输入 )
	300 米 ( 标准输入 )	300 米 ( 标准输入 )
数字量输出特性
本机集成数字量输出点数	6 输出	6 输出
输出类型	固态 - MOSFET( 源型 )	干触点
额定电压	24 VDC	24VDC 或 250VAC
电压范围	20.4 至 28.8 VDC	5 至 30V DC 或 5 至 250V AC
浪涌电流 ( 最大 )	8A ， 100ms	5A ， 4s (10% 工作率时 )
逻辑 1( 最小 )	20 VDC ，最大电流	-
逻辑 0( 最大 )	0.1 VDC ， 10KΩ 负载	-
每点额定电流 ( 最大 )	0.75A	2.0A
每个公共端的额定电流 ( 最大 )	6A	10A
漏电流 ( 最大 )	10 μA	-
灯负载 ( 最大 )	5 W	30 W DC ； 200 W AC
感性嵌位电压	L+ 减 48 VDC ， 1W 功耗	-
接通电阻 ( 接点 )	0.3 Ω 典型值 (0.6 Ω 最大值 )	0.2 Ω ( 新的时候最大值 )
隔离
光电隔离 ( 现场到隔离 )	500 VAC ， 1 分钟	-
逻辑到接点	-	1500 VAC ， 1 分钟
电阻 ( 逻辑到接点 )	-	100 MΩ
隔离组	见接线图	见接线图
延时 ( 最大 )
断开到接通	2 μs(Q0.0, Q0.1) ， 15 μs( 其它 )	-
接通到断开	10 μs(Q0.0, Q0.1) ， 130 μs( 其它 )	-
切换	-	10ms
脉冲频率 ( 最大 )	20KHz(Q0.0 和 Q0.1)	1Hz
机械寿命周期	-	10,000,000( 无负载 )
触点寿命	-	100,000( 额定负载 )
同时接通的输出	55 ° C 时，所有的输出 ( 水平安装 )	55 ° C 时，所有的输出 ( 水平安装 )
	45 ° C 时，所有的输出 ( 垂直安装 )	45 ° C 时，所有的输出 ( 垂直安装 )
两个输出并联	是，仅输出同组时	否
电缆长度 ( 最大 )
屏蔽	500 米	500 米
非屏蔽	150 米	150 米
