FS-485G用于实现RS232到RS485和RS422的隔离转换，该产品需外加5V直流电源，内部采用DC/DC隔离电源模块和高速光偶器件分别对电源和信号进行隔离，采用特有的无延时自动收发转换技术和波特率自适应技术，即插即用适合所有软件，并且在不发送数据的待机状态时输出为高阻态，支持多点通信，有别于市售的其它同类廉价产品。本产品内置防静电抗雷击电路，独具电源和收、发指示灯，外形为标准导轨安装的工业结构。

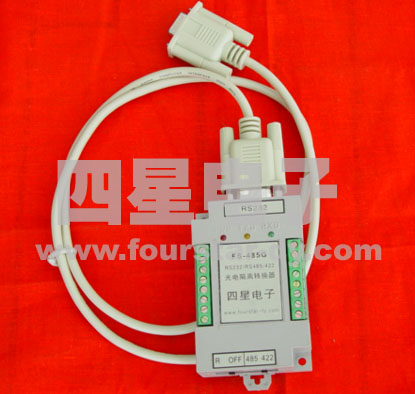

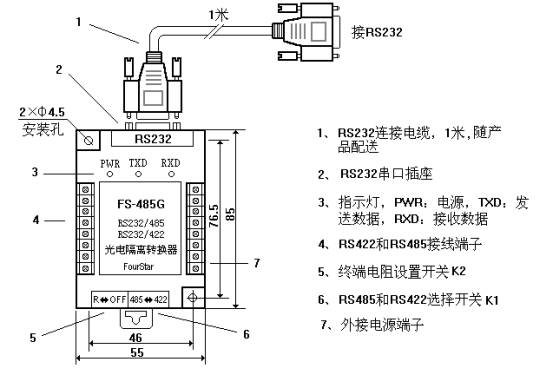

产品外形及端子信号定义：

接线端子信号定义

RS232（DB9针）插座信号定义

FS-485G与设备的RS232口的连接：

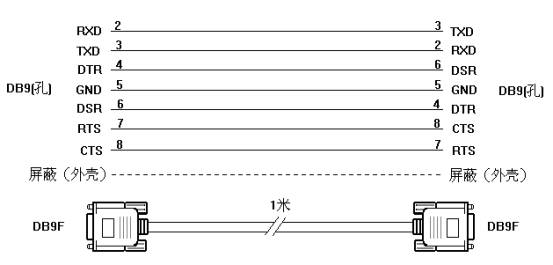

FS-485G可连接任何RS232串口，本产品的RS232插座是按标准的DTE接口定义的，连接标准DCE接口可用直通电缆连接，连接象电脑这样的 DTE接口需做一条交叉电缆，如下图所示，随产品已配有该电缆。对于其它未按标准信号排列的RS232口，用户按照"发送连接收，接收连发送"的原则连接即可。

产品的应用：

FS-485G可用于点到点通信和多点通信，除可连接多个其它RS485/422接口外，也可将多达128个RS232口组成RS485或RS422通信网络，其通信距离可达3000米（4800bps时）、2000米（9600bps时），各节点的地址由设备的内部程序确定。如使用屏蔽双绞线，请将屏蔽层接到产品的"FG"端子上。

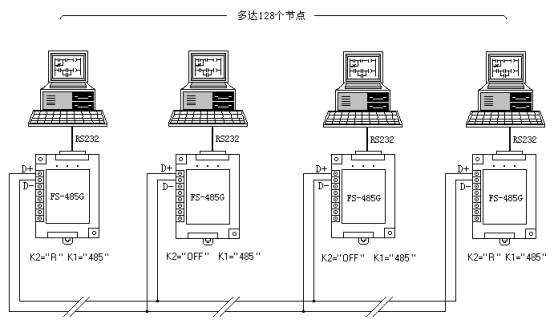

1、二线半双工RS485通信网络：

将FS-485G转换器上的RS485和RS422选择开关K1拨到"485"，将网络的始端和终端的FS-485G上的终端电阻设置开关K2拨到"R"，网络上的其它FS-485G上的终端电阻设置开关K2拨到"OFF"。

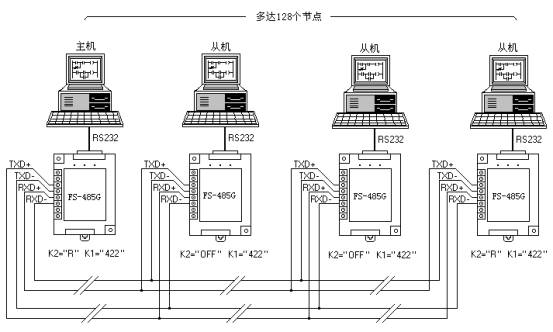

2、四线全双工RS422通信网络

将FS-485G转换器上的RS485和RS422选择开关K1拨到"422"，将网络的始端和终端的FS-485G上的终端电阻设置开关K2拨到"R"，网络上的其它FS-485G上的终端电阻设置开关K2拨到"OFF"。

附件：随产品配RS232连接电缆一条。
