单片机系统已广泛用于各个行业，其通讯口（TTL电平，TXD、RXD、GND）要实现远距离通讯一般采用 RS485或RS422接口，通讯距离只能达1.2公里，如需组网还需提供收发使能控制信号（DE）。由德阳四星电子技术开发中心研制的CAN-TTLG 光隔离超远程驱动器，彻底解决了以上问题，采用不改变UART通讯协议的CAN（Controller Aera Network）总线技术，使单片机的通讯距离可达到10km，解决了野外使用中继器需加电源的麻烦，并具有高速和无需收发使能控制信号便于单片机组网的特点，加上特有抑制信号自收技术，无需改变原来的软件，确保适合所有的RS232/RS485软件。

工作原理 ：

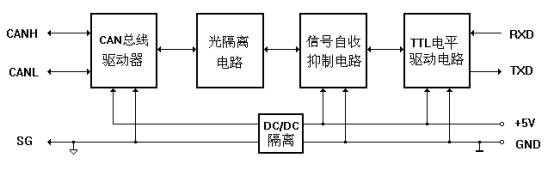

如图所示，单片机的TXD（发送数据，TTL电平）和RXD（接收数据，TTL电平）信号经TTL电平驱动电路整形和驱动，由信号自收抑制电路确保设备不会收到自己发送的信号，经光电隔离后由CAN总线驱动器输出CAN信号。本产品的工作电源可由设备上提供，也可单独外接，产品内部使用了隔离电源模块，信号和电源都采取了隔离，保证了系统的抗干扰性能和安全性。

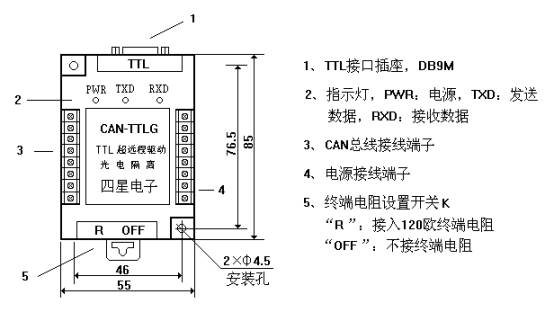

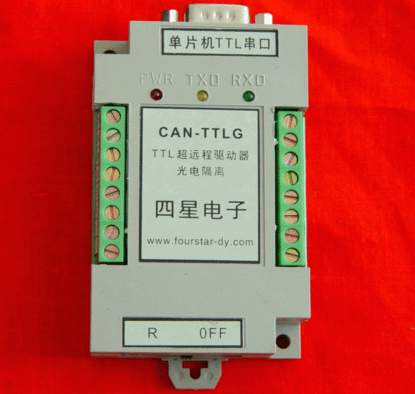

产品外形及端子信号定义：

接线端子信号定义

 TTL（DB9针）插座信号定义

说明：设置二对CANH、CANL端子是为了组网时便于总线连接；本产品提供了二个外接电源输入通道任选，除可使用电源端子外，也可由TTL接口插座的1、5针接5V电源，这对于有些TTL接口带有5V电源的设备（如PLC）将非常方便。
本产品的 TTL 信号为正逻辑信号，其电平兼容 5V 和 3.3V 电平。

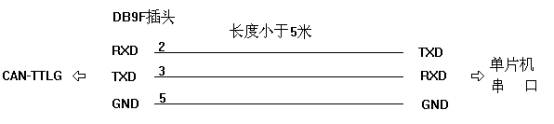

CAN-TTLG与单片机的串行通信口的连接：

按照发送连接收，接收连发送，地连地的规则连接：

使用方法 ：

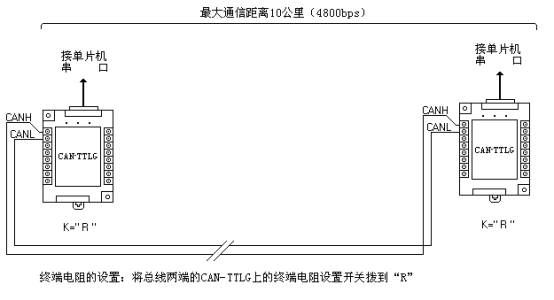

1、单片机点对点通讯：

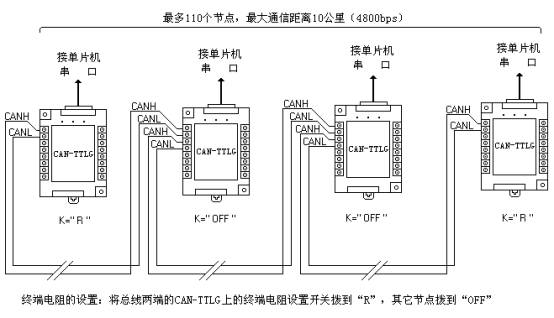

2、单片机多机通讯：

CAN-TTLG可实现多至110个单片机节点组成多机通讯网络，最大通讯距离可达10km(4800bps)，各节点的地址由单片机内部的程序确定。
