诸多设备之间的通讯广泛采用RS485接口，这种差分信号固然能提高系统的抗干扰性能和通讯距离，但工程实践中常常发生两个以上的RS485节点同时输出极性相反的信号而引起短路，损坏接口。另外RS485接口通信距离只能达到1.2km，超过该距离需加接中继器。由德阳四星电子技术开发中心研制的CAN -485G光隔离超远程驱动器，彻底解决了以上问题，采用不改变RS485/422通讯协议的CAN（Controller Aera Network）总线驱动技术，使RS485/422通讯距离可达到10km，解决了野外使用中继器需加电源的麻烦，并具有无相反极性信号输出的更安全的特点，加上特有抑制信号自收技术，无需改变原来的软件，确保适合所有的RS485/RS422软件。
工作原理 ：

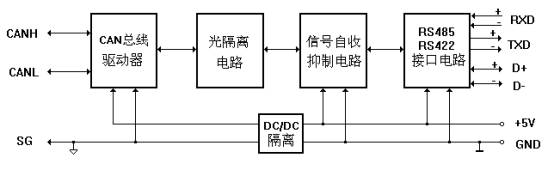

如图所示，设备的RS485/422信号经RS485/422接口电路转换成TTL电平，由信号自收抑制电路确保设备不会收到自己发送的信号，经光电隔离后由CAN总线驱动器输出CAN信号。本产品的工作电源可由设备上提供，也可单独外接，产品内部使用了隔离电源模块，信号和电源都采取了隔离，保证了系统的抗干扰性能和安全性。

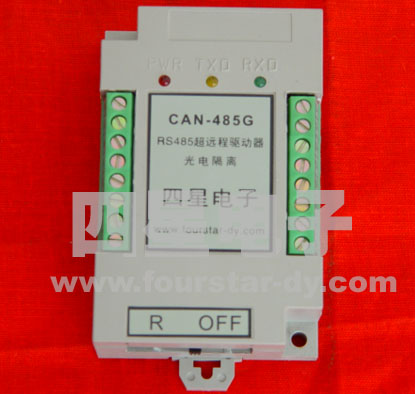

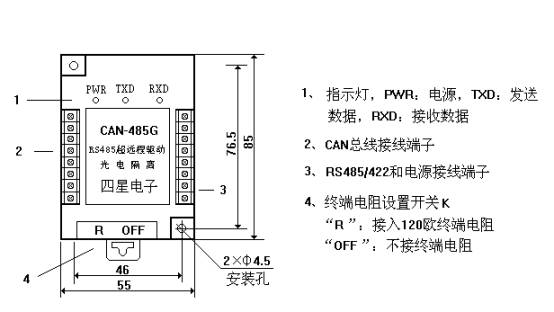

产品外形及端子信号定义：
|
CAN端子（左） |
RS485/422端子（右） | ||
|
信号名 |
说 明 |
信号名 |
说 明 |
|
CANH |
CAN高 |
D+ |
RS485信号正 |
|
CANL |
CAN低 |
D- |
RS485信号负用 |
|
CANH |
CAN高 |
TXD+ |
RS422信号发送正 |
|
CANL |
CAN低 |
TXD- |
RS422信号发送负 |
|
SG |
信号地 |
RXD+ |
RS422信号接收正 |
|
FG |
屏蔽地 |
RXD- |
RS422信号接收负 |
|
未使用 |
+5V |
外接5V电源正 | |
|
未使用 |
GND |
电源地（RS485信号地） | |
接线端子信号定义
说明：设置二对CANH、CANL端子是为了组网时便于总线连接；使用RS485或RS422时无需开关或跳线选择，本产品将自动识别。

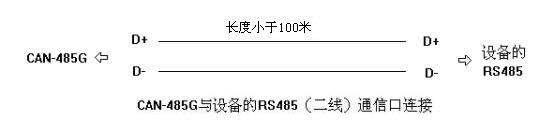

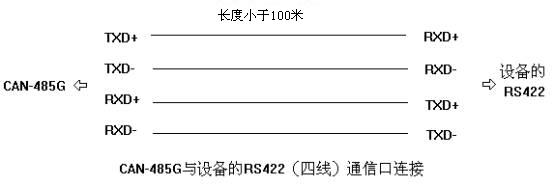

CAN-485G与设备的RS485、RS422通信口的连接：
按照发送连接收，接收连发送，正连正，负连负的原则连接即可。
使用方法 ：

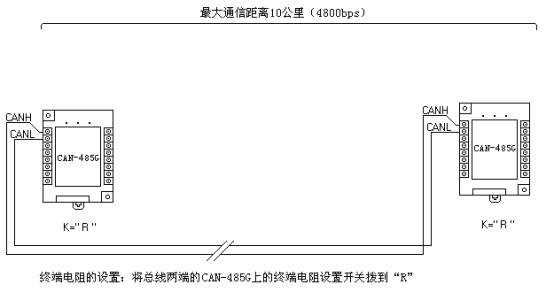

1、RS485/422点对点通讯：

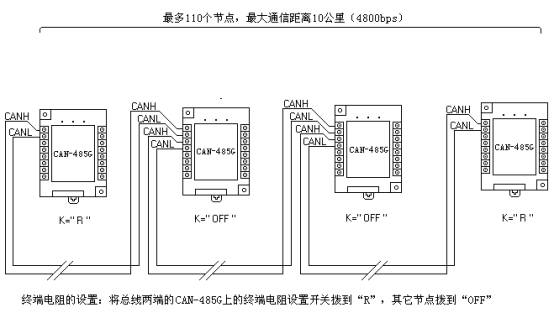

2、RS485/422多机通讯：
CAN-485G可实现多至110个RS485/422节点组成多机通讯网络，最大通讯距离可达10km(4800bps)，各节点的地址由设备内部的程序确定。
