RS232光隔离超远程驱动器

生产商： 德阳四星电子技术开发中心

品牌： 四星电子

尺寸： 85×55×25

重量： 100克

产品描述：

现在诸多设备之间的通讯仍然采用RS232接口，其单端信号传输方式决定了通讯距离只能达到30米左右，且具有速率低、抗干扰能力差、不便于组网等缺点。采用市场上流行的"RS232长线收发器（串口泵）"虽然能延长通讯距离至2km（9600bps），但通讯速率并不令人满意，而且只适用于点到点的通讯，无法组网。由德阳四星电子技术开发中心研制的CAN-232G光隔离超远程驱动器，彻底解决了以上问题，采用不改变RS232通讯协议的CAN（Controller Aera Network）总线技术，使RS232通讯距离可达到10km，解决了野外使用中继器需加电源的麻烦，并具有高速和便于RS232口组网的特点，加上特有抑制信号自收技术，无需改变原来的软件，确保适合所有的RS232/RS485软件。

工作原理：

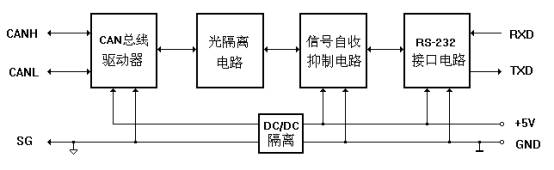

如图所示，设备的RS232信号经RS232接口电路转换成TTL电平，由信号自收抑制电路确保设备不会收到自己发送的信号，经光电隔离后由CAN总线驱动器输出CAN信号。本产品的工作电源可由设备上提供，也可单独外接，产品内部使用了隔离电源模块，信号和电源都采取了隔离，保证了系统的抗干扰性能和安全性。

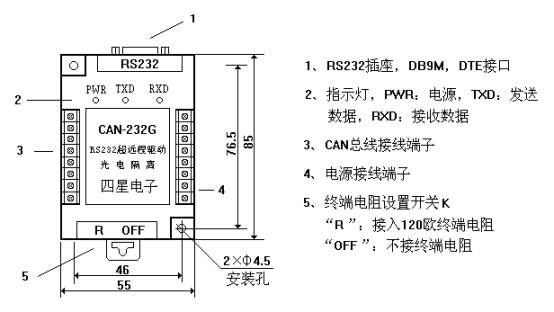

产品外形及端子信号定义：

CAN端子（左）		电源端子（右）
信号名	说明	信号名	说明
CANH	CAN高		未使用
CANL	CAN低		未使用
CANH	CAN高		未使用
CANL	CAN低		未使用
SG	信号地		未使用
FG	屏蔽地		未使用
	未使用	+5V	外接5V电源正
	未使用	GND	电源地（RS485信号地）

RS232（DB9针）插座信号定义:

针号	信号名	说明
1	+5V	外接5V电源正
2	RXD	RS232信号接收
3	TXD	RS232信号发送
4	未使用	未使用
5	GND	RS232信号地（电源地）
6	未使用	未使用
7	未使用	未使用
8	未使用	未使用
9	未使用	未使用

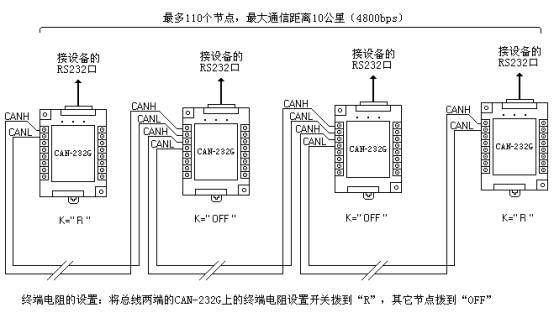

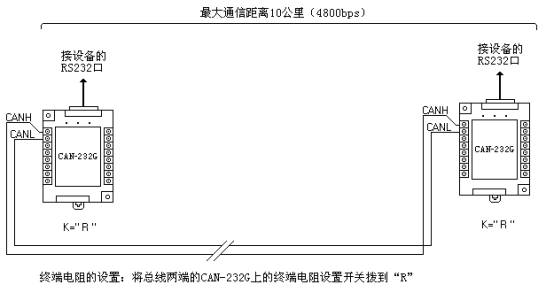

说明：设置二对CANH、CANL端子是为了组网时便于总线连接；本产品提供了二个外接电源输入通道任选，除可使用电源端子外，也可由RS232插座的1、5针接5V电源，这对于有些RS232口带有5V电源的设备（如PLC）将非常方便。

CAN-232G与设备的RS232口的连接：

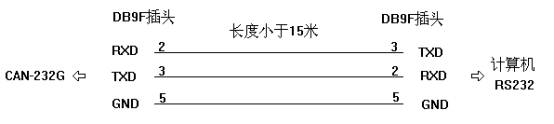

对于连接象电脑这样的RS232串口（DTE接口），用户需按下图自制一条DB9/DB9的交叉电缆:
