产品描述：

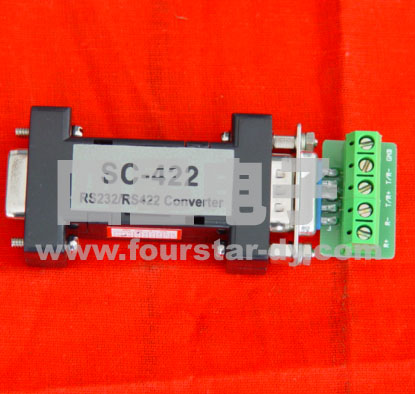

SC-422通讯转换器用于实现RS232到RS422通讯规程之间的转换。本产品体积小巧,不需外接电源,也不靠初始化串口提供电源。外形采用 DB9/DB9或DB25/DB25转接盒。其中DB9(孔座）或DB25F(孔座)一端为RS232口,直接插在9芯或25芯标准RS232插座上,其对应信号如下：
|
9芯 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
25芯 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
信号 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RIS |
CTS |
RI |
软件说明:
由于本产品采用独特的串口窃电技术,不需要靠初始化RS232串口来得到电源,所以适用于一切通讯软件,即插即用，使用本产品后不会对您所使用的软件作任何修改!

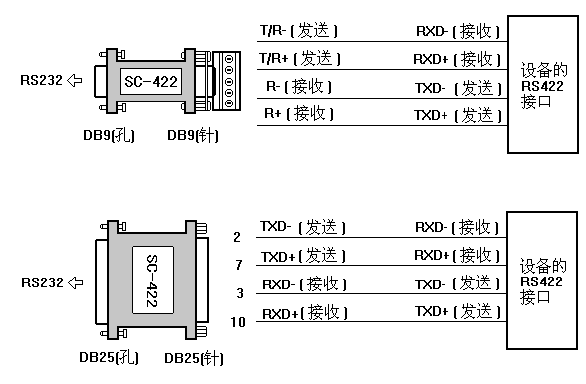

接线:
将本产品的DB9(孔座）或DB25(孔座)端插在RS232串口上,而另一端(针座)则根据您购买的产品是DB9/DB9(带接线端子)还是DB25/DB25按照"发送接接收，接收接发送，正接正，负接负"的规律，参照以下接线：
