产品描述：

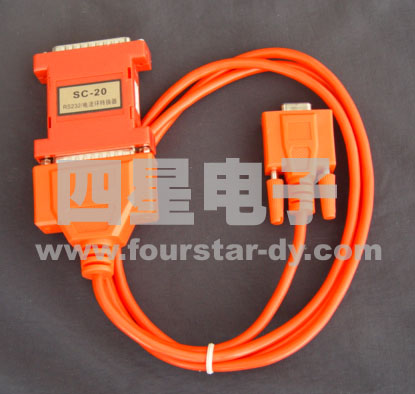

SC-20通讯转换器用以实现RS232到TTY(20mA电流环)通讯规程之间的转换.本产品体积小巧, 不需外接电源,靠RS232可得到约20mA的输出电流,并且不需初始化串口.外形采用DB25转换盒.其中DB25F(孔座)一端为RS232口,直接插在25芯RS232插座上,如您的RS232插座为9芯,则在RS232插座与DB25F之间应配9-25转换器,其对应连线如下:
软件说明：
由于本产品不需要靠初始化RS232串口来得到电源,所以适用于一切通讯软件,即使用本产品后不会对您所使用的软件作任何修改!
三、接线：

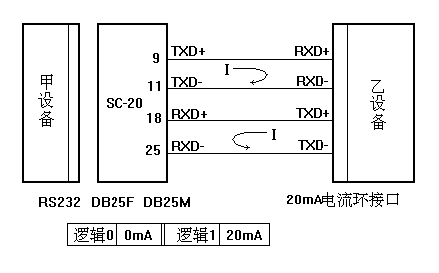

将本产品的DB25F(孔座)端插在设备的RS232串口上,而BD25M(针座)端为电流环接口.用电缆连接到设备的电流环接口上,如图:
|
9芯 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
25芯 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
信号 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RIS |
CTS |
RI |
