产品描述：
诸多设备之间采用RS232接口进行数据通讯,由于受RS232标准限制其通讯距离只能达到15米,光隔离长线收发器(又名:串口泵),由于将RS232接口数据传送方式转换成浮地隔离双端平衡传输,使得数据通讯设备之间的通讯距离可延长至两公里。并由于采用了光隔离，使得设备之间没有电接触,只有光传送，大大地提高了系统的抗干扰能力，内置的抗雷击电路确保系统的安全。

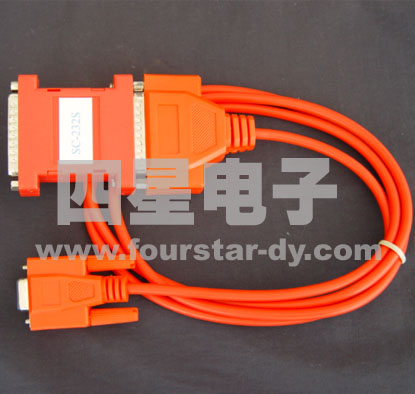

本产品外形采用DB9/DB9（四线制）或DB25/DB25转接盒，其中DB9（孔座）或DB25（孔座）一端为RS232口，直接插在9芯或25芯标准RS232插座上，其对应信号如下：
本产品外形采用DB9/DB9（四线制）或DB25/DB25转接盒，其中DB9（孔座）或DB25（孔座）一端为RS232口，直接插在9芯或25芯标准RS232插座上，其对应信号如下：
|
9芯 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
25芯 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
信号 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RIS |
CTS |
RI |
件说明:
本产品采用独特的串口窃电技术，不需初始化设置RS232串口来得到电源,无论RS232口是什么状态,或只有TXD、RXD、GND三根线,独特的串口窃电电路都能获得稳定的工作电源,所以适用于一切通讯软件,即使用本产品后不会对您所使用的软件作任何修改!
型号说明:
本产品根据所传送的信号多少分为以下几种规格,请用户订货时注明。
SC-232:四线制标准型,传送TXD,RXD
SC-232S:六线制,传送TXD,RXD,RTS,CTS
SC-232R:六线制,传送TXD,RXD,DTR,DSR
SC-232E:八线制,传送TXD,RXD,RTS,CTS,DTR,DSR
接线:

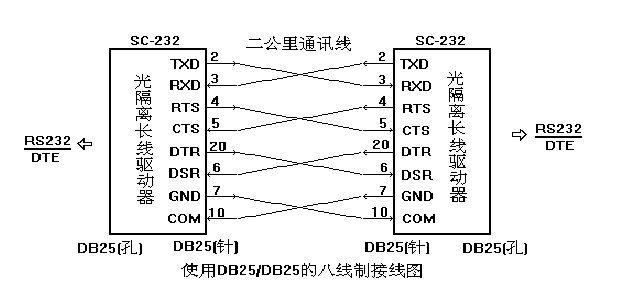

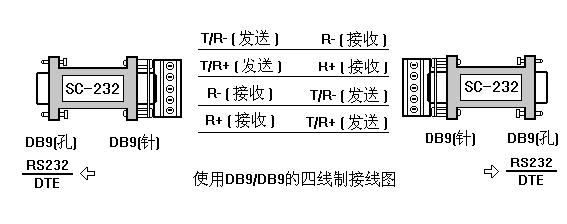

将本产品的DB9(孔座）或DB25(孔座)端插在RS232串口上,而另一端(针座)则根据您购买的产品是DB9/DB9（带接线端子）还是DB25/DB25按照"发送接接收，接收接发送，正接正，负接负"的原则，参照以下接线：
注:上图中TXD,RXD,GND,COM为基本的四线制信号是必须要接,而其它信号则根据您的产品型号而定。
特别说明：使用本产品要求RS232端口为标准的DTE（数据终端设备）信号，见前面的信号定义表。如果设备的RS232端口为DCE（数据通讯设备）或其它非标准的信号引脚，您应制作一条转换电缆将其转换成标准的DTE方式。您也可在订货时提供非标准的RS232端口信号表，由厂家定做。
