产品描述：
SC-422A通讯转换器用于实现RS232到RS422通讯规程之间的转换,本产品除传送TXD和RXD 信号外,还支持RTS、CTS、DTR、DSR等握手信号。产品体积小巧,不需外接电源,也不靠初始化串口提供电源。外形采用DB25/DB25转接盒。其中DB25F(孔座)一端为RS232口,直接插在25芯标准RS232插座上,或经9转25电缆转换后插9芯RS232口,其对应信号如下：
|
9芯 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
25芯 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
信号 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RIS |
CTS |
RI |
软件说明:
由于本产品采用独特的串口窃电技术,不需要靠初始化RS232串口来得到电源,所以适用于一切通讯软件,即插即用，使用本产品后不会对您所使用的软件作任何修改!
接线:

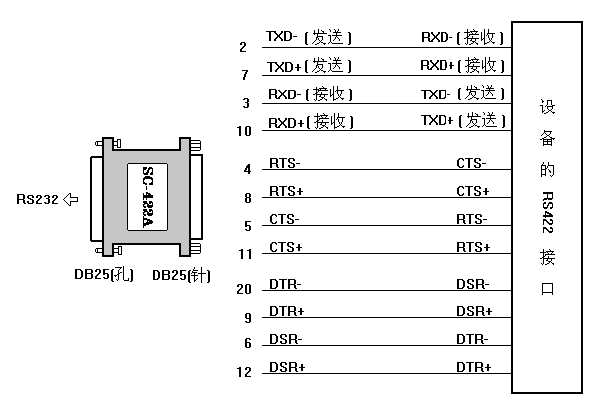

将本产品的DB25(孔座)端插在25芯RS232串口上,或经9转25电缆转换后插9芯RS232口,而另一端(RS422,针座)则按照"发送接接收，接收接发送，正接正，负接负"的原则，参照以下接线：

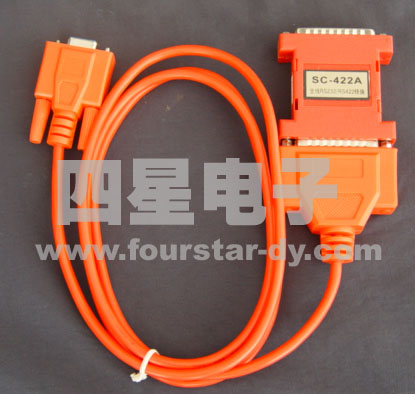

注：随产品配送9转25电缆一条。
