产品描述：

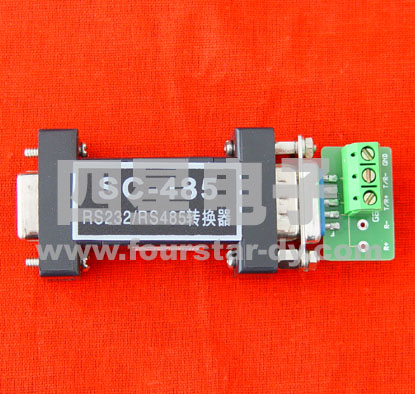

SC-485通讯转换器用于实现RS232到RS485通讯规程之间的转换。本产品体积小巧,不需外接电源,也不靠初始化串口提供电源，外形采用DB9/DB9或DB25/DB25转接盒。其中DB9（孔座）或DB25(孔座)一端为RS232口,直接插在 9芯或25芯标准RS232插座上,其对应信号如下：
软件说明:
由于本产品采用独特的串口窃电技术，不需要靠初始化RS232串口来得到电源,所以适用于一切通讯软件,即插即用,使用本产品后不会对您所使用的软件作任何修改!
数据流控制方式:由SC-485独有的I/O电路自动控制数据流方向,而不需要控制信号(如RTS、DTR等),从而保证了在RS232半双工方式下编写的程序无需更改便可在RS485方式下运行。
三.接线

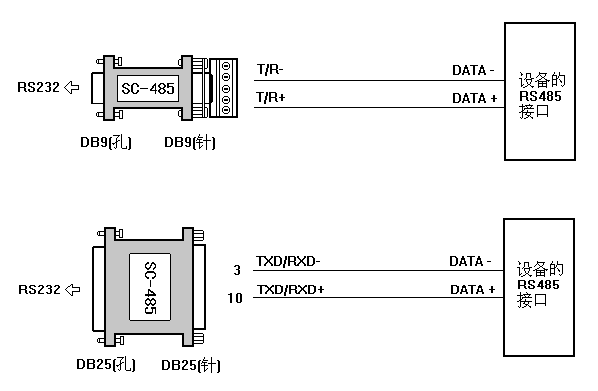

将本产品的DB9(孔座）或DB25F(孔座)端插在RS232串口上,而另一端(针座)则根据您购买的产品是DB9/DB9（带接线端子）还是DB25/DB25按照"正接正，负接负"的规律，参照以下接线：
|
9芯 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
25芯 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
信号 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RIS |
CTS |
RI |
|
9芯 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
25芯 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
信号 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RIS |
CTS |
RI |
